Z jakich części składa się przewód elektryczny?

Podstawowe komponentyprzewód elektrycznyskładają się z dwóch podstawowych części: przewodnika i warstwy izolacyjnej. W przypadku kabli/przewodów w osłonie wymagających wyższej ochrony dodawana jest warstwa osłony.  Niektóre druty do zastosowań specjalnych mogą również zawierać dodatkowe struktury, takie jak warstwa ekranująca, warstwa wypełniająca i warstwa pancerza. Każda konstrukcja pełni określoną funkcję, zapewniając podstawowe wymagania dotyczące przewodności, izolacji i ochrony.

Poniżej znajduje się szczegółowy opis funkcji i typowych materiałów każdego podstawowego komponentu:

1. Przewodnik (część przewodząca rdzenia)

„Ciało przewodzące” drutu odpowiedzialne za przenoszenie energii elektrycznej. Wymaga dobrej przewodności i niskiej rezystywności.

Typowe materiały: miedź (fioletowa miedź/miedź beztlenowa, powszechnie stosowana w gospodarstwach domowych/przemysłowych, doskonała przewodność i odporność na utlenianie), aluminium (tani, lekki, używany głównie w zewnętrznych liniach napowietrznych/kablach o dużym przekroju), a w kilku specjalnych przypadkach stosuje się aluminium i stopy miedzi platerowane miedzią.

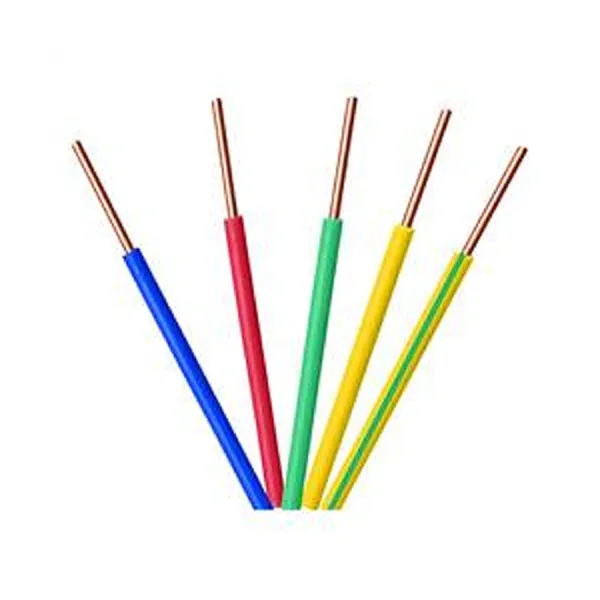

Formy strukturalne: jednożyłowy drut twardy (taki jak drut BV do okablowania domowego), wielożyłowy drut miękki (taki jak drut BVR do połączeń urządzeń/zastosowań wymagających częstego zginania).

2. Warstwa izolacyjna (ochrona podstawowa, niezbędna)

Materiał izolacyjny owinięty wokół przewodnika. Jego podstawową funkcją jest izolowanie przewodu, zapobieganie wyciekom i unikanie zwarć, zapewniając jednocześnie odporność na zużycie i odporność na temperaturę, aby zapewnić bezpieczeństwo elektryczne.

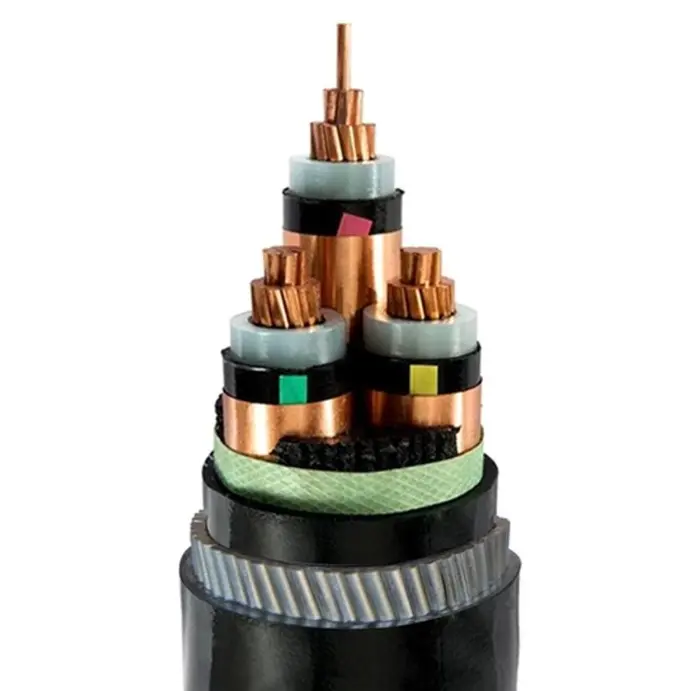

Typowe materiały: Polichlorek winylu (PVC, najczęściej stosowany w przewodach domowych, tani, łatwy w obróbce), polietylen usieciowany (XLPE, lepsza odporność na temperaturę/odporność na starzenie, głównie stosowany wśrednii kable wysokiego napięcia/zastosowania w wysokich temperaturach), guma (kauczuk chloroprenowy/kauczuk nitrylowy, dobra elastyczność, stosowana głównie w przewodach mobilnych/przewodach wodoodpornych na zewnątrz), politetrafluoroetylen (PTFE, odporność na wysoką temperaturę/korozję, do specjalnych drutów przemysłowych).
