Jako profesjonalny producent, w kablu zasilającym BS 6346 firmy Beida zastosowano zaawansowaną izolację i osłonę z PCV oraz konstrukcję pancerza z drutu stalowego, która skutecznie wytrzymuje zewnętrzne napięcie i nacisk, aby zapewnić długoterminową stabilną pracę kabla. Kable zasilające BS 6346 zapewniają wysoki poziom bezpieczeństwa i stabilności, niezależnie od tego, czy są instalowane wewnątrz budynków, czy zakopywane bezpośrednio pod ziemią. Miedziany przewodnik, poduszka z PCW i zbroja z drutu stalowego sprawiają, że kabel wytrzymuje ciśnienie fizyczne w złożonych środowiskach, zapewnia normalne działanie systemów zasilania i rozwiązuje problem łatwego uszkodzenia tradycyjnych kabli zasilających w trudnych warunkach.

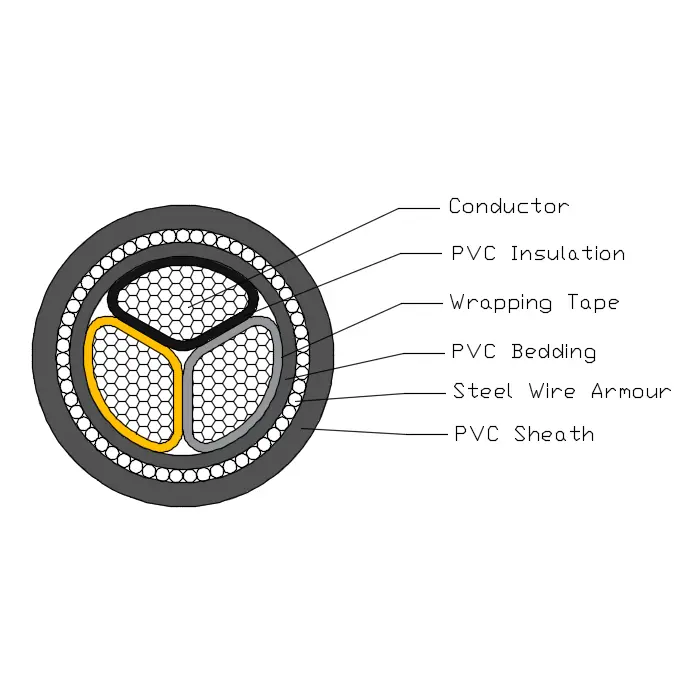

Kabel zasilający BS 6346 składa się z przewodnika miedzianego T1R, izolacji PVC, pościeli z PVC, pancerza stalowego i osłony z PVC.
Przewodnik: Przewodnik z litej miedzi lub aluminium, okrągły lub kształtowy, klasa 2 zgodnie z BS EN 60228.
Izolacja: PVC typu GP8 zgodnie z BS 7655-1.3
Kolor rdzenia: 1 rdzeń: brązowy lub niebieski
2 żyły: urodzona, niebieska
3 żyły: urodzona, czarna, szara
4 rdzenie: niebieski, urodzony, czarny, szary
5 rdzeni: zielony/żółty, niebieski, urodzony, czarny, szary
Powyżej 5 żył: białe żyły z czarnym numerem
Pościel: Pościel powinna być wytłaczana z materiału polimerowego LSOH zgodnego z temperaturą roboczą kabla.
Pancerz z drutu stalowego: Kabel jednożyłowy: zbroja z drutu aluminiowego
Kabel wielożyłowy: zbroja z drutu stalowego
Powłoka zewnętrzna: Powłoka powinna być wykonana z wytłaczanego materiału PVC typu TM1 określonego w BS 7655.
Napięcie znamionowe: 600/1000kV
Napięcie testowe: 3,5 kV przez 5 minut, nie wystąpiło żadne przebicie
Temperatura pracy: 0°C do +60°C
Temperatura zwarcia: +160°C
Minimalny promień gięcia: 12* OD;
Środek zmniejszający palność: BS EN 60332-1-2

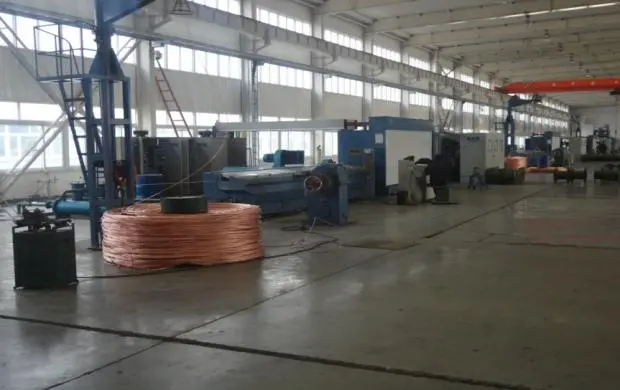

maszyna do rysowania

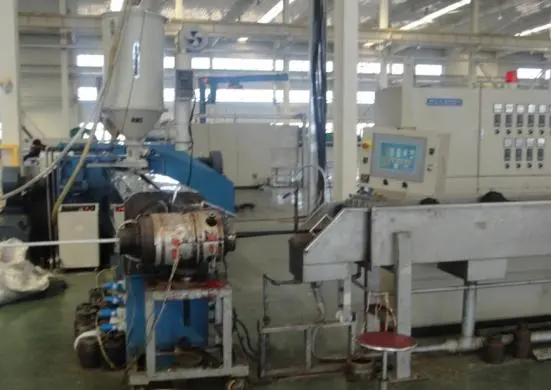

wytłaczarka izolacji

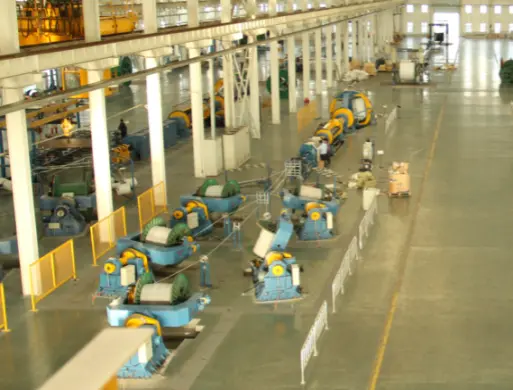

twórca kabla

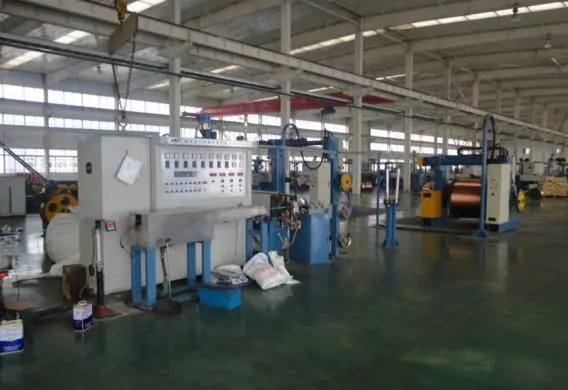

wytłaczarka osłonowa

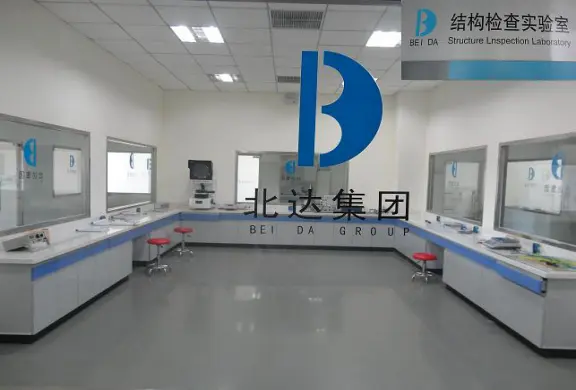

laboratorium konstrukcyjne i elektryczne
komora starzenia cieplnego
Obciążalność prądowa w amperach (A)
|
Napięcie znamionowe 0,6/1 kV Izolacja PVC Przewód zasilający Obciążalność prądowa w amperach (A) Temperatura otoczenia: w powietrzu: 40 ℃, w ziemi: 25 ℃ Temperatura przewodnika: 70 ℃ Współczynnik oporu cieplnego gleby: 1,0 k·m/W |
|||||||||
|
Napięcie znamionowe 0,6/1 kV Izolacja PVC Przewód zasilający Obciążalność prądowa w amperach (A) Temperatura otoczenia: w powietrzu: 40 ℃, w ziemi: 25 ℃ Temperatura przewodnika: 70 ℃ Współczynnik oporu cieplnego gleby: 1,0 k·m/W |
|||||||||
|
Typ |
Cu/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC |
|
Cu/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC |
||||||
|
Liczba rdzeni |
Pojedynczy rdzeń |
|
Wiele rdzeni |
||||||
|
Pole przekroju, mm2 |
W powietrzu |
W ziemi |
|
W powietrzu |
W ziemi |
||||
|
Cu |
Glin |
Cu |
Glin |
|
Cu |
Glin |
Cu |
Glin |
|
|
1.5 |
24 |
— |
29 |
— |
|
15 |
— |
19 |
— |
|
2.5 |
31 |
24 |
38 |
30 |
|
19 |
13 |
27 |
19 |
|
4 |
41 |
32 |
49 |
39 |
|
25 |
19 |
36 |
27 |
|
6 |
52 |
42 |
61 |
50 |
|
33 |
26 |
47 |
35 |
|
10 |
72 |
55 |
83 |
64 |
|
41 |
34 |
58 |
46 |
|
16 |
95 |
73 |
105 |
83 |
|
57 |
44 |
78 |
58 |
|
25 |
120 |
96 |
135 |
105 |
|
76 |
59 |
100 |
76 |
|
35 |
150 |
115 |
160 |
125 |
|
98 |
76 |
130 |
98 |
|
50 |
180 |
140 |
195 |
150 |
|
115 |
90 |
155 |
115 |
|
70 |
230 |
175 |
240 |
185 |
|
145 |
110 |
185 |
145 |
|
95 |
280 |
215 |
285 |
220 |
|
180 |
140 |
225 |
170 |
|
120 |
325 |
250 |
325 |
250 |
|
225 |
175 |
270 |
205 |
|
150 |
375 |
290 |
365 |
285 |
|
260 |
200 |
310 |
235 |
|
185 |
430 |
335 |
415 |
320 |
|
300 |
230 |
350 |
265 |
|
240 |
510 |
395 |
480 |
375 |
|
345 |
270 |
395 |
300 |
|
300 |
585 |
455 |
545 |
425 |
|
390 |
305 |
445 |
350 |
|
400 |
690 |
540 |
625 |
490 |
|
— |
— |
— |
— |
|
500 |
800 |
630 |
710 |
560 |
|
— |
— |
— |
— |
|
630 |
920 |
740 |
810 |
645 |
|
— |
— |
— |
— |
|
Uwaga: Pancerz kabli jednożyłowych wykonany jest z materiałów niemagnetycznych. |
|||||||||
Szczegóły opakowania:
Zależy to od ilości i wymagań, które kupujesz. Można negocjować.
Port: Port Tianjin
Dostawa: drogą morską, lotniczą, ekspresową.
GB/T 5023.5-2008
GB/T 19666-2019
