Kabel zasilający BS 5467

Kup kabel zasilający BS 5467 z fabryki Tianjin Beida, możemy zaoferować bezpośrednie ceny fabryczne. Ten typ kabla jest zgodny z normami brytyjskimi i może być stosowany w liniach zasilających i sterujących. Jest chroniony pancerzem z drutu stalowego i może wytrzymać określone siły rozciągające i ściskające. Można go stosować wewnątrz budynków lub zakopywać bezpośrednio pod ziemią.

Wyślij zapytanie

Opis produktu

Ten standardowy kabel zasilający BS 5467 jest dobrze zaprojektowany i w pełni funkcjonalny, nadaje się zarówno do linii zasilających, jak i sterujących, zapewniając stabilne i niezawodne rozwiązanie do przesyłu mocy w różnych zastosowaniach przemysłowych i cywilnych. Główną atrakcją jest unikalny pancerz z drutu stalowego. Taka konstrukcja nie tylko zwiększa wytrzymałość mechaniczną kabla, umożliwiając mu wytrzymanie sił rozciągających i ściskających oraz skutecznie przeciwstawia się zewnętrznym uszkodzeniom fizycznym, ale także znacznie poprawia jego trwałość i żywotność, utrzymując stabilną pracę nawet w trudnych warunkach.

Kabel zasilający BS 5467 firmy Tianjin Beida charakteryzuje się również doskonałą możliwością dostosowania do środowiska. Niezależnie od tego, czy chodzi o okablowanie wewnętrzne w wieżowcach, czy o złożone projekty podziemne, ten kabel z łatwością poradzi sobie z tym wszystkim. Wewnątrz budynków płynnie integruje się z różnymi stylami wystroju, oferując zarówno estetykę, jak i praktyczność; natomiast po zakopaniu pod ziemią jego doskonała odporność na korozję i wodę gwarantuje, że kabel pozostanie odporny na czynniki środowiskowe podczas długotrwałego zakopywania, zapewniając ciągłą i stabilną transmisję mocy.

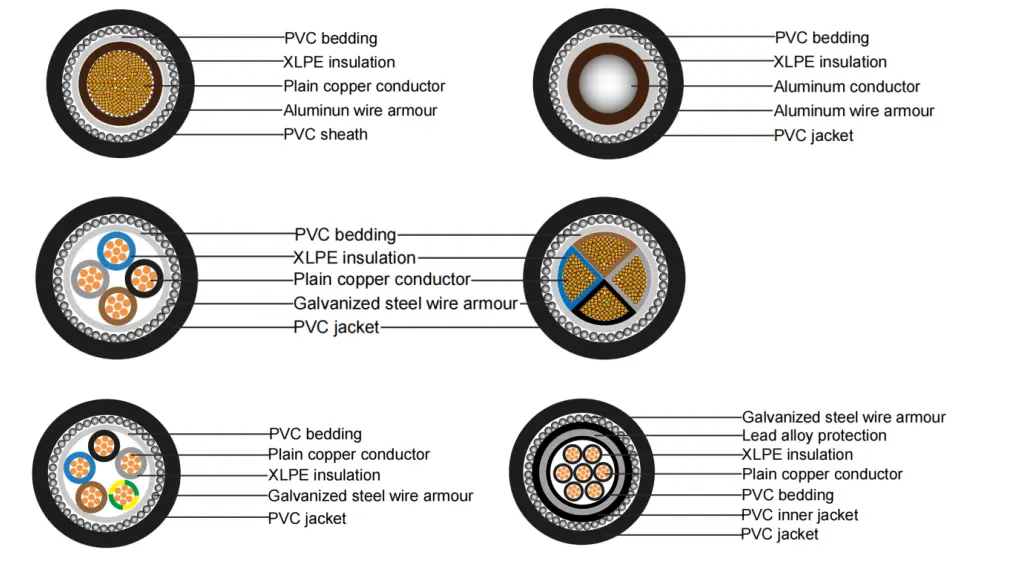

Struktura produktu

Bs 5467 Power Cable

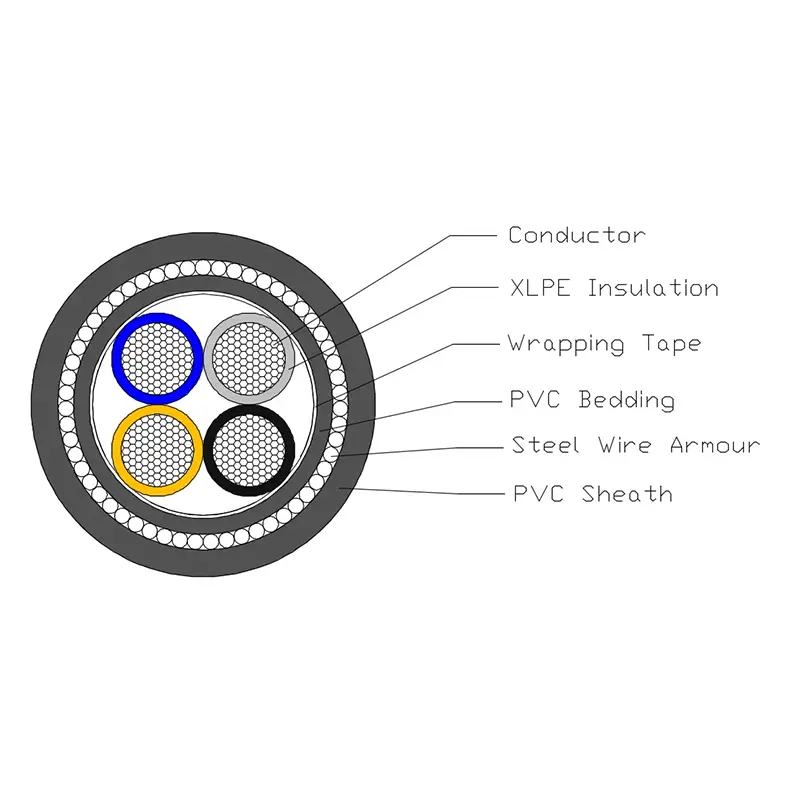

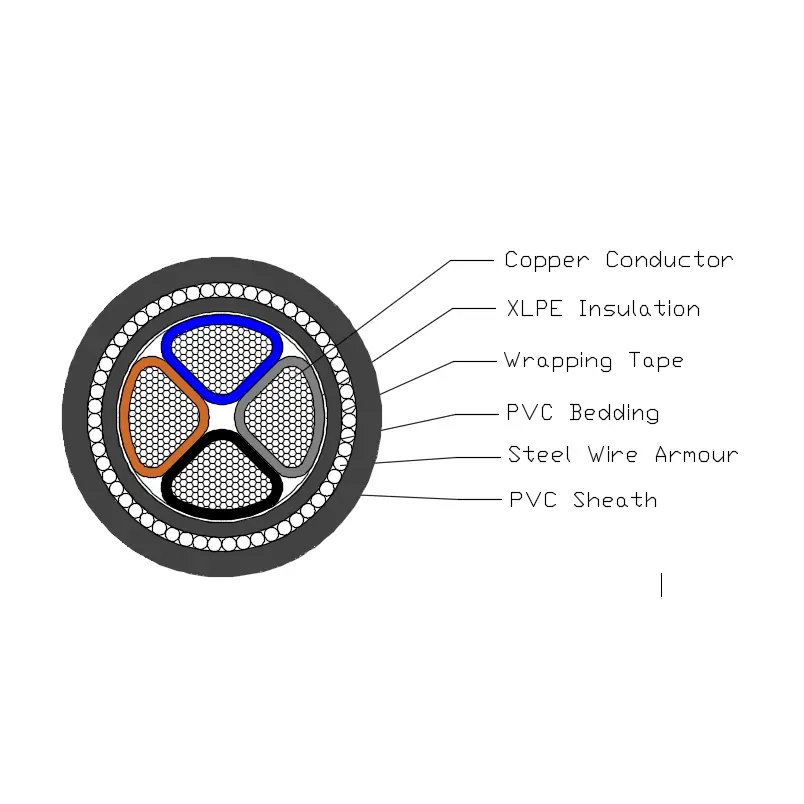

Kabel zasilający SWA z izolacją PVC w izolacji XLPE składa się z przewodu miedzianego T1R, izolacji XLPE, pościeli z PCV, pancerza stalowego i osłony z PCV.

Przewodnik: Przewodnik z litej miedzi lub aluminium, okrągły lub kształtowy, klasa 2 zgodnie z BS EN 60228.

Izolacja: XLPE typ GP8 zgodnie z BS 7655-1.3

Kolor rdzenia: 1 rdzeń: brązowy lub niebieski

2 żyły: urodzona, niebieska

3 żyły: urodzona, czarna, szara

4 rdzenie: niebieski, urodzony, czarny, szary

5 rdzeni: zielony/żółty, niebieski, urodzony, czarny, szary

Powyżej 5 żył: białe żyły z czarnym numerem

Pościel: Pościel powinna być wykonana z wytłaczanego materiału polimerowego odpowiadającego temperaturze roboczej kabla.

Pancerz z drutu stalowego: Kabel jednożyłowy: zbroja z drutu aluminiowego

Kabel wielożyłowy: zbroja z drutu stalowego

Powłoka zewnętrzna: Powłoka powinna być wykonana z wytłaczanego materiału PVC zgodnie z typem 9 określonym w BS 7655-4.2.

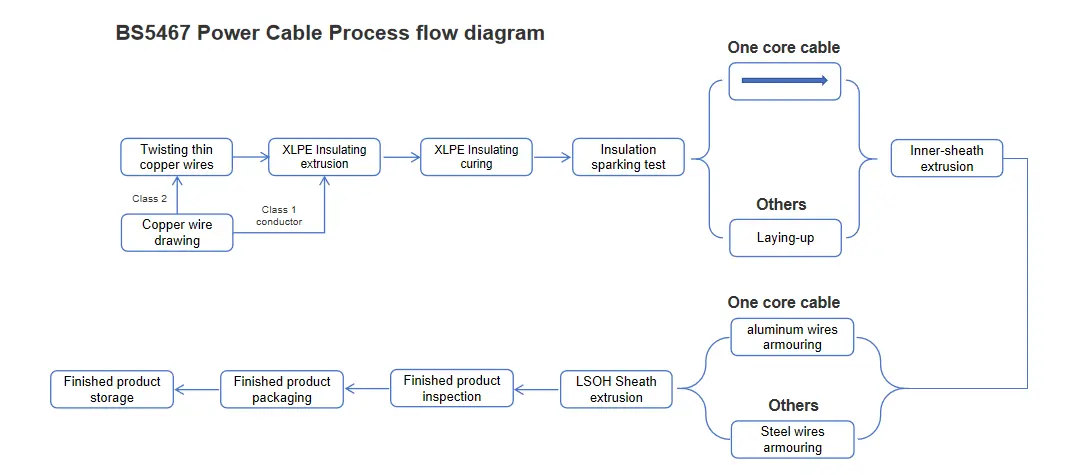

Schemat przebiegu procesu

Bs 5467 Power Cable

Parametr wydajności

Kabel zasilający BS 5467 ma jasno określone parametry elektryczne i fizyczne. Jego napięcie znamionowe jest ustawione na dwóch poziomach: 600 kV i 1000 kV, spełniając wymagania napięciowe w różnych scenariuszach. W testach bezpieczeństwa elektrycznego produkt wytrzymał napięcie testowe 3,5 kV przez 5 minut bez żadnej awarii, co w pełni wykazało niezawodność jego właściwości izolacji elektrycznej. Jeśli chodzi o zdolność dostosowywania temperatury, produkt ten ma szeroki zakres temperatur roboczych i może pracować stabilnie w środowiskach od 0 ℃ do + 90 ℃. Tymczasem jego temperatura zwarciowa może osiągnąć +250 ℃, wykazując doskonałą odporność na wysokie temperatury. Co więcej, produkt ten charakteryzuje się wyjątkową elastycznością, przy minimalnym promieniu zgięcia wynoszącym 12-krotność jego średnicy zewnętrznej, co ułatwia instalację i okablowanie w różnych złożonych środowiskach. Pod względem ognioodporności produkt ten spełnia normę ognioodporności BS EN 60332-1-2, skutecznie zmniejszając ryzyko pożaru.

Próba kabla

Rutynowe testy kabli

Test rezystancji przewodu DC: Przeprowadź test rezystancji przewodu DC w temperaturze 20°C. Zmierzona wartość rezystancji prądu stałego przewodu musi ściśle odpowiadać odpowiednim wymaganiom rozdziału 2 normy BS EN 60228.

Test napięcia kabla elektrycznego: Przyłóż do kabla napięcie 3500 V na 5 minut. Podczas tego procesu kabel nie powinien ulec uszkodzeniu.

Testy próbne

Kontrola struktury przewodnika: Struktura przewodnika musi w pełni odpowiadać wymaganiom technicznym określonym w normie BS EN 60228.

Kontrola wymiarowa: Wymiary izolacji kabla, wykładziny wewnętrznej, pancerza drutu i powłoki muszą spełniać szczegółowe wymagania podane w Tabeli 3 normy BS 5467.

Test spalania pojedynczego kabla: Wyniki testu spalania pojedynczego kabla muszą spełniać wymagania normy BS EN 60332-1-2.

Testowanie typu

Wydajność izolacji: Wydajność izolacji kabla powinna spełniać wymagania określone w BS 7655-1-3.

Wydajność wyściółki wewnętrznej: Wydajność wyściółki wewnętrznej powinna spełniać odpowiednie wymagania punktu 9.2 normy BS 5467.

Wydajność osłony: Wydajność osłony powinna spełniać wymagania określone w BS 7655-4-2.

Testowanie kompatybilności: Wyniki testu kompatybilności muszą spełniać wymagania załącznika C do normy BS 5467.

Test skurczu izolacji: Test skurczu izolacji powinien spełniać wymagania punktu 18.3 normy BS 5467, a metodę badania należy przeprowadzić zgodnie z normą BS EN 60811-502.

Test skurczu powłoki: Test skurczu powłoki powinien spełniać wymagania punktu 18.6 normy BS 5467.

Test odporności na rozdarcie powłoki: Test odporności na rozdarcie powłoki powinien spełniać wymagania załącznika D do normy BS 5467.

Rozmiar struktury

Maksymalna rezystancja przewodu i pancerza
dla kabla jednożyłowego przy 20 ℃
Typ	Maksymalna rezystancja przy 20 ℃
Nominalna powierzchnia przekroju przewodu	Dyrygent		Pancerz z drutu aluminiowego
Nominalna powierzchnia przekroju przewodu	Miedź	Aluminium	Kable z żyłą miedzianą typu linka	Kable z żyłą linkową aluminiową
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maksymalna rezystancja przewodu i pancerza
dla kabla od 2 do 5 żył przy 20℃
Typ	Maksymalna rezystancja przy 20 ℃
Nominalna powierzchnia przekroju przewodu	Dyrygent		Pancerz z drutu stalowego
	Miedź	Aluminium	Kable z żyłą miedzianą typu linka
	Miedź	Aluminium	2 rdzeń	3 rdzenie	4 rdzenie	5 rdzeni
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Obciążalność prądowa w amperach (A)

Kabel zasilający w izolacji XLPE o napięciu znamionowym 0,6/1kV
obciążalność prądowa w amperach (A)
Temperatura otoczenia: w powietrzu: 40 ℃, w ziemi: 25 ℃
Temperatura przewodnika: 90 ℃
Współczynnik oporu cieplnego gleby: 1,0 k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Liczba rdzeni	Pojedynczy rdzeń				Wiele rdzeni
Pole przekroju, mm²	W powietrzu		W ziemi		W powietrzu		W ziemi
Pole przekroju, mm²	Cu	Glin	Cu	Glin	Cu	Glin	Cu	Glin
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Uwaga: Pancerz kabli jednożyłowych wykonany jest z materiałów niemagnetycznych.
