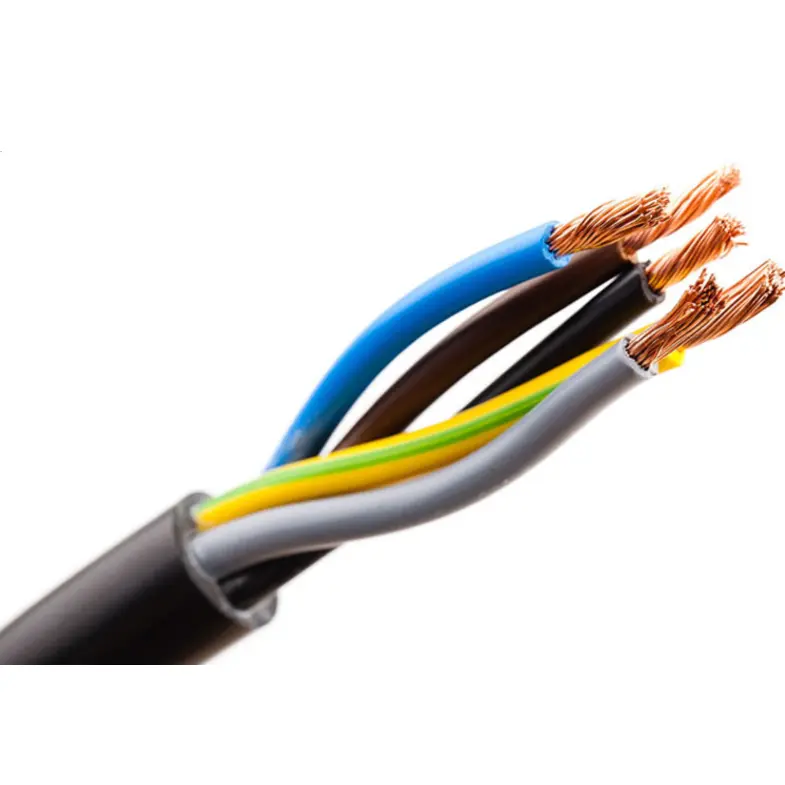

Miękki kabel sterujący KVVR 450/750V

Grupa Beida jest profesjonalnym producentem miękkiego kabla KVVR Control 450/750V. Stosujemy elastyczne przewody miedziane klasy 5 oraz przyjazne dla środowiska miękkie materiały izolacyjne i osłonowe z PVC. Kable te charakteryzują się elastycznością, małym promieniem gięcia i niezawodną izolacją elektryczną. Mają napięcie znamionowe 450/750 V i są zgodne z normą GB/T 9330, dzięki czemu nadają się do transmisji sygnałów sterujących wymagających częstego ruchu lub zginania.

Wyślij zapytanie

Opis produktu

Jeśli chcesz uzyskać bezpośrednie ceny fabryczne KVVR Control Soft Cable 450/750V, możesz skontaktować się z Tianjin Beida. Jesteśmy profesjonalnym producentem z ponad 30-letnim doświadczeniem.

Użycie produktu

Automatyka przemysłowa: stosowana w urządzeniach wymagających częstego zginania i skręcania, takich jak ramiona robotów, obrabiarki CNC i zautomatyzowane linie produkcyjne, do przesyłania sygnałów sterujących i mocy pomocniczej.

Inteligentne budynki: systemy automatyki budynkowej (BA), łączące czujniki, siłowniki i szafy sterownicze, wykorzystywane do transmisji sygnałów w systemach klimatyzacji, oświetlenia i bezpieczeństwa.

Oprzyrządowanie: Precyzyjna transmisja sygnału w laboratoriach i sprzęcie testującym, oferująca niskie tłumienie i możliwości przeciwdziałania zakłóceniom, z elastycznym okablowaniem.

Sprzęt mobilny: obwody sterujące sprzętu poruszającego się wraz z urządzeniem, takiego jak oświetlenie sceniczne i systemy nagłaśniające oraz sprzęt medyczny (np. tomograf komputerowy, stoły operacyjne).

Inne: Obwody sterujące i sygnalizacyjne w górnictwie, transporcie kolejowym i zastosowaniach morskich (ZC-KVVR jest dostępny do zastosowań zmniejszających palność).

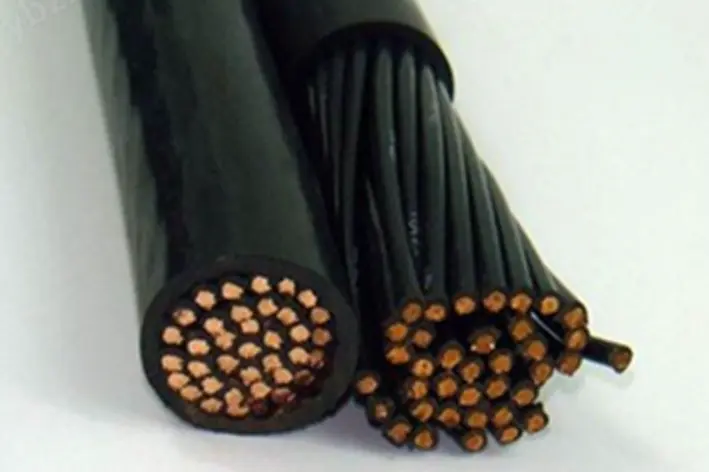

Kvvr Control Soft Cable 450750v

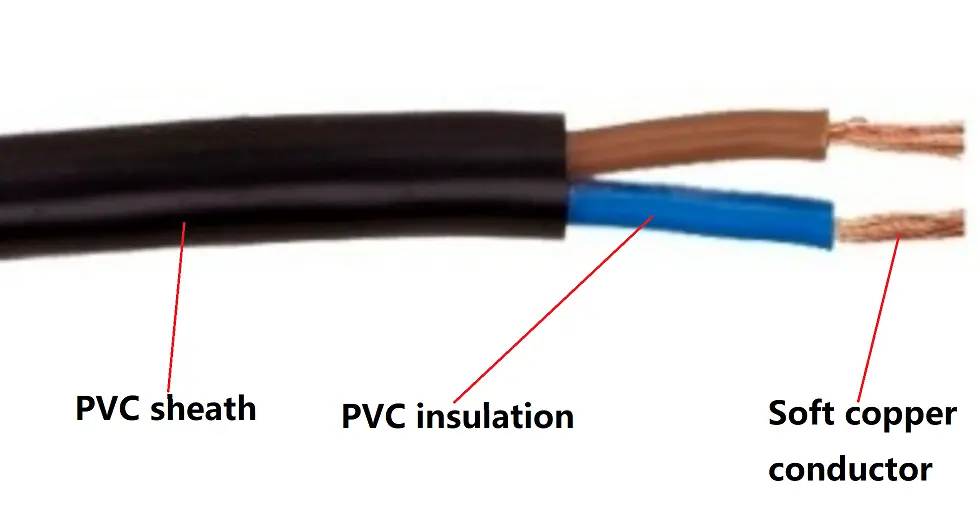

Struktura produktu

Przewodnik: Przewodnik miedziany, okrągły lub kształtowy, klasa 5 zgodnie z GB/T 3956, IEC 60228

Izolacja: Grubość izolacji, właściwości materiału powinny być zgodne z GB/T 9330.

Kolor rdzenia: 2 żyły: niebieska, brązowa lub czarna

3 żyły: zielono-żółta, niebieska, brązowa lub niebieska, czarna, brązowa

4 żyły: zielona/żółta, niebieska, czarna, brązowa lub niebieska, czarna, brązowa, szara

5 żył: zielony/żółty, niebieski, czarny, brązowy, szary lub niebieski, czarny, brązowy, szary, czarny

Powyżej 5 przewodów: czarne żyły z białą liczbą

Płaszcz zewnętrzny: Grubość płaszcza, właściwości materiału powinny być zgodne z GB/T 9330.

Kabel trudnopalny: Należy zastosować ognioodporny materiał zewnętrznej powłoki z PVC. Klasy środków zmniejszających palność można podzielić na trzy kategorie: grupa A, B i C.

Kvvr Control Soft Cable 450750v

Parametr wydajności

Napięcie znamionowe: 450/750 V

Napięcie próbne: Napięcie probiercze częstotliwości sieciowej powinno wynosić 3 kV i być testowane przez 5 minut bez przebicia.

Maksymalna temperatura pracy przewodu: 70°C

Temperatura zwarcia: +160°C

Rezystancja przewodu: Spełnia wymagania przewodów miedzianych klasy 5 w normie GB/T 3956-2008.

Właściwości zmniejszające palność: zgodnie z wymaganiami klienta, może spełniać wymagania odpowiednio klas A, B i C.

Metody testowe są zgodne z normą IEC 60332 lub GB/T 18380.

Porównanie wyboru kabli

Przedmiot	KVVR (elastyczny przewód sterujący)	KVV (sztywny przewód sterujący)	RVV (elastyczny kabel zasilający)
Znaczenie modelu	K – Kabel sterujący V - Izolacja PCV V - Powłoka z PCV R - Elastyczna Struktura	K – Kabel sterujący V - Izolacja PCV V - Powłoka z PCV Brak R - Sztywna konstrukcja	R - Elastyczna Struktura V - Izolacja PCV V - Powłoka z PCV
Standard wykonania	GB/T9330	GB/T9330	GB/T 5023
Napięcie znamionowe	450/750 V	450/750 V	300/500 V
Struktura przewodnika	Skręcone cienkie przewody miedziane (elastyczny rdzeń)	Pojedynczy gruby drut miedziany (sztywny rdzeń)	Skręcone cienkie przewody miedziane (elastyczny rdzeń)
Wymagania dotyczące promienia zgięcia	Instalacja mobilna: ≥6-krotność średnicy zewnętrznej; Instalacja stała: ≥10-krotność średnicy zewnętrznej	Instalacja stała: ≥12-krotność średnicy zewnętrznej; Nie nadaje się do mobilnego gięcia	Instalacja mobilna: ≥6-krotność średnicy zewnętrznej; Instalacja stała: ≥10-krotność średnicy zewnętrznej
Maksymalna długoterminowa temperatura robocza	≤70 ℃	≤70 ℃	≤70 ℃
Charakterystyka podstawowa	Miękkie i łatwe do zginania, odporne na olej i zużycie, odpowiednie do częstego ruchu	Stabilna konstrukcja, duża wytrzymałość na rozciąganie, odpowiednia do montażu na stałe	Miękkie i łatwe do okablowania, duża obciążalność prądowa, używana do zasilania
Podstawowe różnice	Kabel sterujący + elastyczny rdzeń, odpowiedni do scenariuszy sterowania mobilnego	Kabel sterujący + sztywny rdzeń, odpowiedni do stałych scenariuszy sterowania	Kabel zasilający + elastyczny rdzeń, tylko do zasilania, nie nadaje się do wielożyłowej transmisji sygnału sterującego
Typowe scenariusze zastosowań	1. Urządzenia automatyki przemysłowej (roboty, obrabiarki CNC) 2. Mobilne obwody sterujące (oświetlenie sceniczne, sprzęt medyczny) 3. Połączenia czujników/elementów wykonawczych automatyki budynkowej	1. Okablowanie wewnętrzne szaf elektroenergetycznych 2. Stałe obwody sygnału sterującego (szafy sterownicze linii produkcyjnych, budowa szybów niskiego napięcia) 3. Stałe linie sterujące dalekobieżne	1. Przewody zasilające do sprzętu AGD 2. Zasilacze drobnego sprzętu (kamery monitoringu, kontrola dostępu) 3. Tymczasowe przewody zasilające
