Kabel fotowoltaiczny z certyfikatem Beida TUV pokonuje zewnętrzne wyzwania środowiskowe. Wykorzystując wysokiej czystości cynowaną miedź beztlenową i specjalny proces skręcania, charakteryzuje się niską rezystancją i doskonałą ciągliwością, skutecznie zmniejszając niestabilność przenoszenia mocy i wahania prądu. Izolacja i osłona wykonane są z napromieniowanego usieciowanego politetrafluoroetylenu (PTFE), zgodnie z międzynarodowymi normami, takimi jak IEC 62930 i EN 50618. Jest on w stanie wytrzymać ekstremalne różnice temperatur od -40℃ do 120℃, wykazując jednocześnie dużą odporność na wysokie temperatury, uszkodzenia oraz korozję kwasową i zasadową. Po testach starzenia lampy wskaźnik utrzymania wytrzymałości na rozciąganie spełnia standardy, dzięki czemu może wytrzymać rygorystyczne monitorowanie klimatu na pustyniach, obszarach wysokiego i niskiego napięcia oraz w regionach przybrzeżnych.
Aby spełnić wymagania dotyczące wysokich parametrów mechanicznych, kable posiadają dwuwarstwową izolację i konstrukcję ochronną, a niektóre modele są wyposażone w zbroję z taśmy stalowej. Wykazują wyjątkową odporność na nacisk i uderzenia, dzięki czemu nadają się do różnych metod układania, takich jak bezpośrednie zakopywanie, instalacja nad głową i instalacja w kanałach kablowych, skutecznie zapobiegając uszkodzeniom konstrukcji i inwazji gryzoni. Wszystkie produkty przeszły testy ognioodporności, spełniając odpowiednie normy bezpieczeństwa. Wytwarzają niską zawartość dymu i spalanie bezhalogenowe, skutecznie zapobiegając rozprzestrzenianiu się ognia i zapewniając solidną barierę ochronną dla systemów fotowoltaicznych.

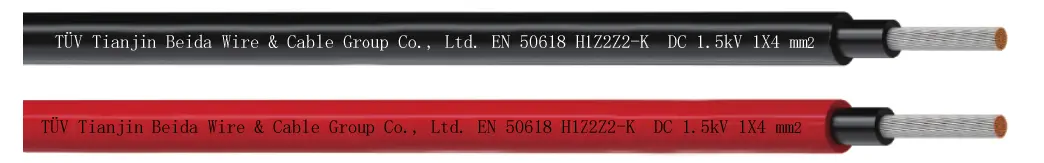

● EN 50618 (H1Z2Z2-K) ;
● PV-1F zgodnie z 2PfG 1169/08.2007

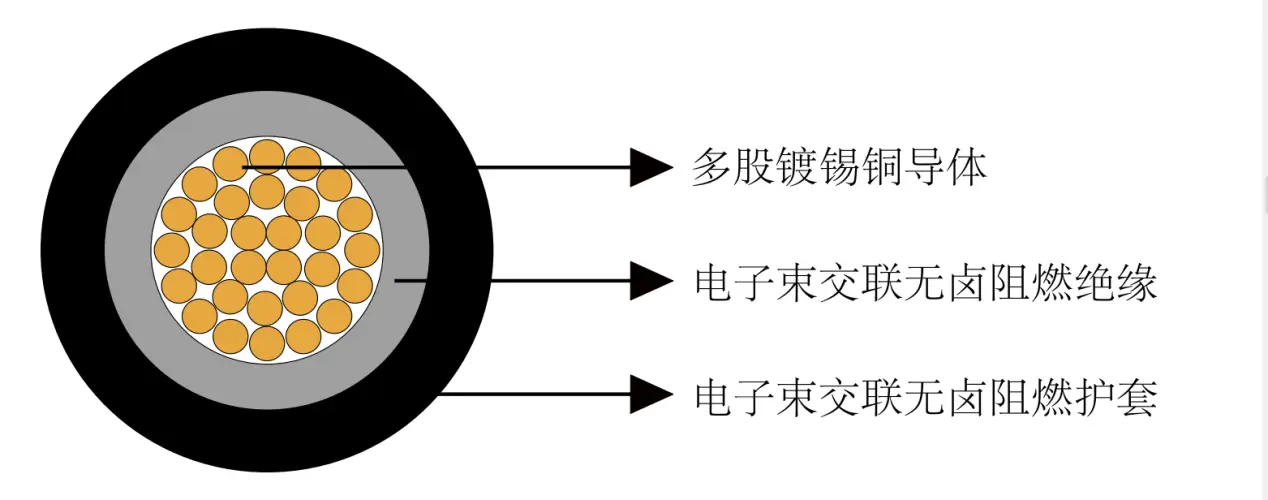

● Przewód: linka z cynowanej miedzi zgodnie z DIN VDE 0295 i IEC 60228 klasa 5
● Izolacja: Usieciowana wiązką elektronów, mieszanka bezhalogenowa i opóźniająca palenie, czarna

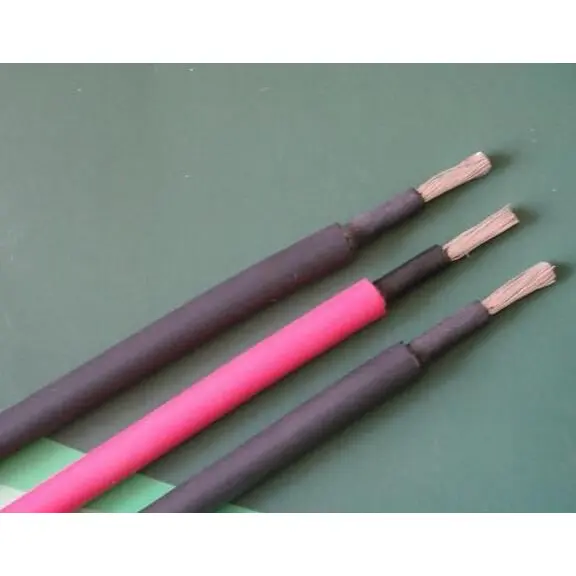

● Osłona: usieciowana wiązką elektronów, LSZH i związek zmniejszający palność, kolor czarny i czerwony.
● Napięcie znamionowe Uo/U: 1/1 kV AC; 1,5/1,5 kV prądu stałego; Maksymalne dopuszczalne napięcie prądu stałego: 1,8 kV prądu stałego (przewód/przewód, układ nieuziemiony, obwód nieobciążony.
● Temperatura otoczenia: -40 ℃ ~ + 90 ℃
●Maksymalna temperatura przewodu: 120 ℃ (20000 h) zgodnie z IEC/EN 60216-1, temperatura zwarcia: 250 ℃/5 s
● Test wytrzymałości termicznej: zgodnie z EN60216-2 (wskaźnik temperatury + 120 ℃)
●Odporność na wilgoć i ciepło: zgodnie z EN 50618, tabela 2 przy wilgotności 85% (test zgodnie z EN 60068-2-78)
●Minimalny promień zgięcia: 4XOD (stały), 5XOD (zginany)
●Wytrzymałość na rozciąganie i wydłużenie izolacji i płaszcza: Spełnia wymagania norm EN 50618 i 2PfG 1169
● Przewidywany okres użytkowania: 25 lat
● Owalność: ≤15%
● Odporność na ogień zgodnie z EN50265-2-1,IEC 60332-1, Niska emisja dymu zgodnie z EN 61034-2 (przepuszczalność światła ≥60%), Nie zawiera halogenu zgodnie z EN 50525-1, Załącznik B.
„Niska korozyjność gazów zgodnie z EN 50267-2-2,IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Liczba rdzeni X Nominalny Przekrój poprzeczny |
Liczba splotów |
Nominalna średnica przewodu |
Nominalna grubość izolacji |
Nominalna grubość osłony |
Nominalna średnica całkowita |
Nominalny Waga |
|
Nr X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Liczba rdzeni X Nominalny Przekrój poprzeczny |
Liczba splotów |
Nominalna średnica przewodu |
Nominalna grubość izolacji |
Nominalna grubość osłony |
Nominalna średnica całkowita |
Nominalny Waga |
|
nXmm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Rezystancja przewodu i obciążalność prądowa w temperaturze 20 ℃
|
Przekrój poprzeczny |
Maksymalna rezystancja przewodu przy 20 ℃ |
Maksymalna rezystancja izolacji przy 20 ℃ |
Maksymalna rezystancja izolacji przy 90 ℃ |
Obecna nośność |
||
|
Pojedynczy kabel wolny w powietrzu |
Pojedynczy kabel na powierzchniach |
2 obciążone kable przylegające do powierzchni |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Współczynnik konwersji temperatury obciążalności prądowej
|
Temperatura otoczenia C |
Współczynnik konwersji |
|
Do 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Współczynnik redukcyjny akumulacji zgodnie z IEC 60364-5-52, tabela B.52-17
