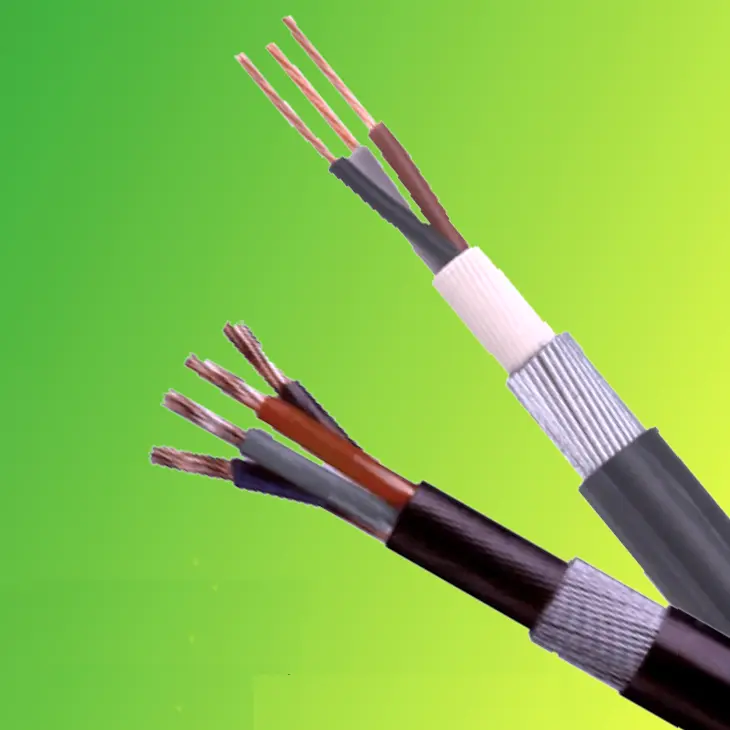

Kabel zasilający BS 6724

Aby uzyskać bezpośrednie ceny fabryczne kabla zasilającego BS 6724, możesz wybrać firmę Beida jako swojego dostawcę. Ten typ kabla jest zgodny z normami brytyjskimi i może być stosowany w liniach zasilających i sterujących. Kabel jest chroniony bezhalogenową, niskodymną powłoką. W przypadku pożaru kabel ten wytwarza bardzo mało dymu, a dym jest nietoksyczny. Nadaje się do stosowania na obszarach gęsto zaludnionych i może być instalowany wewnątrz budynków lub zakopywany bezpośrednio pod ziemią.

Wyślij zapytanie

Opis produktu

Beida jest profesjonalnym dostawcą kabli i przewodów w Chinach. Jeśli chodzi o strukturę produktu, w naszym kablu zasilającym BS 6724 zastosowano izolację z usieciowanego polietylenu (XLPE) oraz bezhalogenową, niskodymną powłokę poliolefinową, w połączeniu z warstwą pancerza z ocynkowanego drutu stalowego, tworząc wielowarstwowy system ochronny. Bezhalogenowa, niskodymowa osłona ma znaczące zalety w zakresie bezpieczeństwa; pod wpływem ognia nie tylko wydziela wyjątkowo małe ilości dymu, zmniejszając wpływ dymu na przepuszczalność światła otoczenia i zapewniając widoczność podczas ewakuacji, ale także wytwarza nietoksyczny i niekorozyjny dym, zapobiegając wtórnym urazom i w pełni spełniając potrzeby bezpieczeństwa obszarów gęsto zaludnionych.

Kable są dostępne w różnych specyfikacjach, od jednożyłowego do 48-żyłowego. Przewodniki wykonane są z wysokiej jakości wyżarzonej miedzi, która zapewnia doskonałą przewodność. Warstwa izolacyjna charakteryzuje się wysoką wytrzymałością izolacyjną i została poddana testom wytrzymałościowym na napięcie, aby zapewnić bezpieczną pracę. Niezależnie od tego, czy chodzi o przesył energii w zakładach przemysłowych, okablowanie w wieżowcach, czy dystrybucję energii w rurociągach podziemnych, kable elektroenergetyczne Tianjin Beida BS 5467 zapewniają niezawodne rozwiązania, tworząc solidną barierę ochronną dla przesyłu energii o profesjonalnej jakości.

Struktura produktu

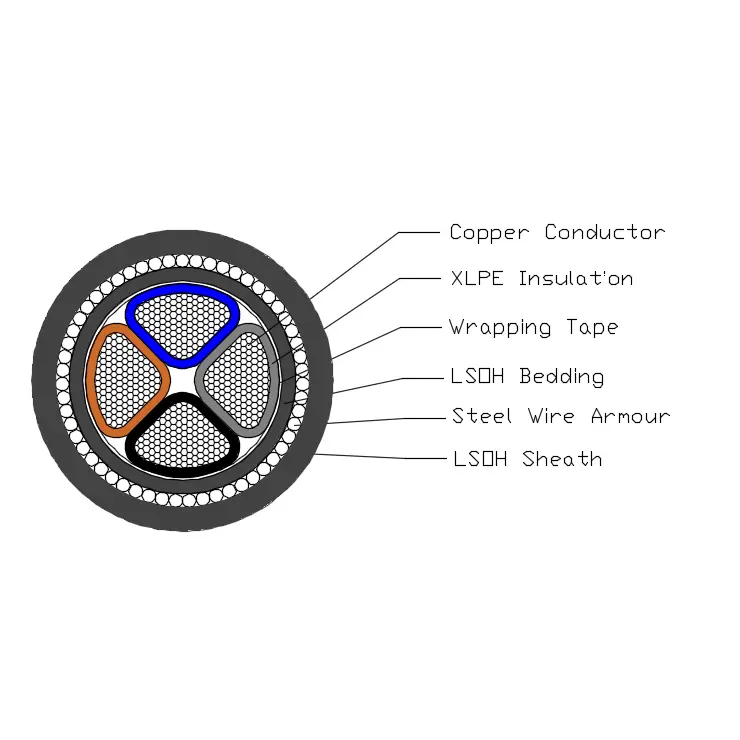

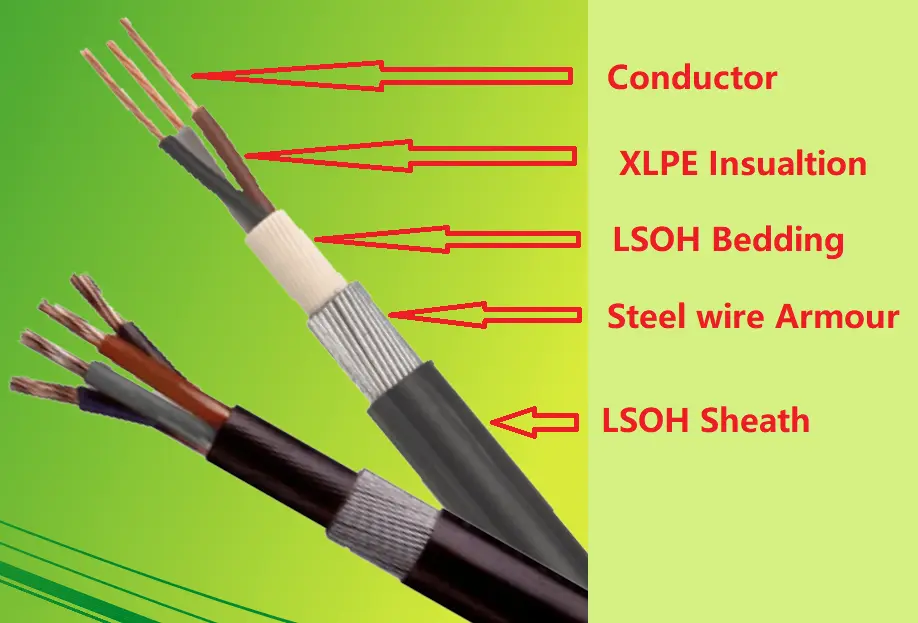

Kabel zasilający BS 6724 składa się z przewodnika miedzianego T1R, izolacji XLPE, pościeli z PVC, pancerza stalowego i osłony LSOH.

Przewodnik: Przewodnik z litej miedzi lub aluminium, okrągły lub kształtowy, klasa 2 zgodnie z BS EN 60228.

Izolacja: XLPE typ GP8 zgodnie z BS 7655-1.3

Kolor rdzenia: 1 rdzeń: brązowy lub niebieski

2 żyły: urodzona, niebieska

3 żyły: urodzona, czarna, szara

4 rdzenie: niebieski, urodzony, czarny, szary

5 rdzeni: zielony/żółty, niebieski, urodzony, czarny, szary

Powyżej 5 żył: białe żyły z czarnym numerem

Pościel: Pościel powinna być wytłaczana z materiału polimerowego LSOH zgodnego z temperaturą roboczą kabla.

Pancerz z drutu stalowego: Kabel jednożyłowy: zbroja z drutu aluminiowego

Kabel wielożyłowy: zbroja z drutu stalowego

Osłona zewnętrzna: Osłona powinna być wykonana z wytłaczanego materiału LSOH określonego w BS 7655-6.1.

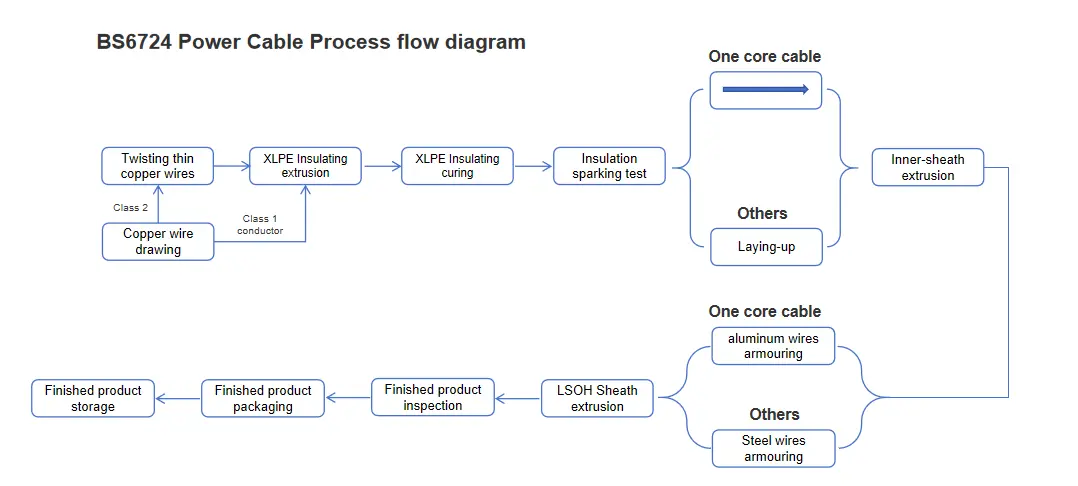

Schemat przebiegu procesu

Parametr wydajności

Kabel zasilający BS 6724 ma napięcie znamionowe 600/1000 kV, co z łatwością łagodzi wymagania eksploatacyjne pojazdów pod wysokim napięciem. Wytrzymał rygorystyczny 5-minutowy test obciążeniowy przy napięciu 3,5 kV bez żadnej awarii, wykazując stabilne i niezawodne działanie izolacji.

Produkt posiada szeroki zakres temperatur pracy, od 0℃ do +90℃. Nawet w środowiskach o ekstremalnie wysokiej temperaturze wytrzymuje temperatury do +250℃ w warunkach zwarcia, dzięki czemu nadaje się do różnych zastosowań VGA.

Jest niezwykle elastyczny, z minimalnym promieniem gięcia wynoszącym 12-krotność jego średnicy zewnętrznej, co pozwala na elastyczne i łatwe okablowanie, niezależnie od przestrzeni instalacyjnej. Co więcej, jego poziom emisji światła spełnia normy BS EN 60332-1-2, jego działanie bezhalogenowe jest certyfikowane przez IEC 60754 i EN 50267, a gęstość dymu spełnia wymagania IEC 61034 i EN 50268, maksymalizując bezpieczeństwo i przyjazność dla środowiska.

Rozmiar struktury

Maksymalna rezystancja przewodu i pancerza
dla kabla jednożyłowego przy 20 ℃
Typ	Maksymalna rezystancja przy 20 ℃
Nominalna powierzchnia przekroju przewodu	Dyrygent		Pancerz z drutu aluminiowego
Nominalna powierzchnia przekroju przewodu	Miedź	Aluminium	Kable z żyłą miedzianą typu linka	Kable z żyłą linkową aluminiową
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Maksymalna rezystancja przewodu i pancerza
dla kabla od 2 do 5 żył przy 20℃
Typ	Maksymalna rezystancja przy 20 ℃
Nominalna powierzchnia przekroju przewodu	Dyrygent		Pancerz z drutu stalowego
	Miedź	Aluminium	Kable z żyłą miedzianą typu linka
	Miedź	Aluminium	2 rdzeń	3 rdzenie	4 rdzenie	5 rdzeni
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Obciążalność prądowa w amperach (A)

Kabel zasilający w izolacji XLPE o napięciu znamionowym 0,6/1kV
obciążalność prądowa w amperach (A)
Temperatura otoczenia: w powietrzu: 40 ℃, w ziemi: 25 ℃
Temperatura przewodnika: 90 ℃
Współczynnik oporu cieplnego gleby: 1,0 k·m/W
Typ	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Liczba rdzeni	Pojedynczy rdzeń				Wiele rdzeni
Pole przekroju, mm²	W powietrzu		W ziemi		W powietrzu		W ziemi
Pole przekroju, mm²	Cu	Glin	Cu	Glin	Cu	Glin	Cu	Glin
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Uwaga: Pancerz kabli jednożyłowych wykonany jest z materiałów niemagnetycznych.
