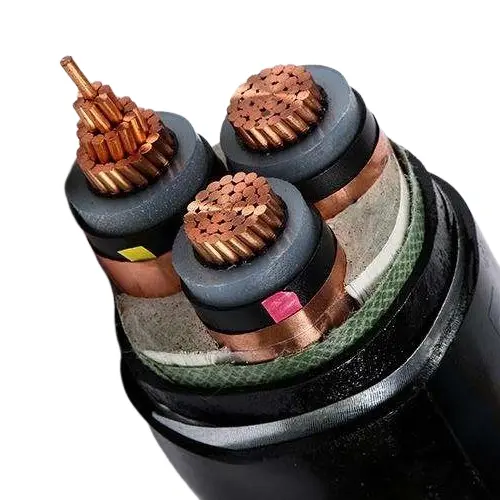

Kabel STA MV w izolacji XLPE z PVC

Ten kabel STA MV z izolacją PVC w izolacji XLPE oferowany przez profesjonalnego dostawcę, firmę Beida, wykorzystuje usieciowany polietylen (XLPE) jako materiał izolacyjny, który ma doskonałe właściwości elektryczne, odporność na ciepło i odporność na starzenie. W połączeniu z zewnętrzną powłoką z polichlorku winylu (PVC) dodatkowo zwiększa ochronę przed wilgocią, korozją chemiczną i ścieraniem fizycznym. Warstwa pancerza z taśmy stalowej zapewnia kablowi wysoką odporność na ściskanie i uderzenia, umożliwiając jego dostosowanie do różnych warunków układania, takich jak bezpośrednie zakopywanie, tunele i rurociągi. Nadaje się szczególnie do metod instalacyjnych, które nie wymagają dodatkowej ochrony przewodów i mogą być bezpośrednio zakopane pod ziemią.

Jeśli chodzi o poziomy napięcia, produkty obejmują wiele powszechnie stosowanych specyfikacji, takich jak 3,6/6 KV, 6/10 KV, 8,7/15 KV, 12/20 KV, 18/30 KV i 26/35 KV, które mogą zaspokoić potrzeby różnych scenariuszy przesyłu i dystrybucji energii średniego napięcia. Konstrukcja konstrukcji kabla jest rygorystyczna, zgodna z odpowiednimi normami krajowymi i charakteryzuje się dobrą długoterminową stabilnością operacyjną i marginesem bezpieczeństwa.

Aplikacje:

Usieciowane kable elektroenergetyczne w izolacji z polietylenu, w osłonie z PVC i opancerzone taśmą stalową są stosowane głównie w miejskich sieciach energetycznych, wiejskich sieciach energetycznych, energetyce górniczej i systemach transportu kolejowego ze względu na ochronę taśmą stalową. Służą do łączenia urządzeń takich jak podstacje, szafy rozdzielcze, transformatory i generatory. Ten typ kabla nadaje się do przesyłu energii w sieciach dystrybucyjnych lub instalacjach przemysłowych. Można go zakopać bezpośrednio pod ziemią lub zainstalować w rowach kablowych lub korytkach kablowych. Kabel wytrzymuje określone ciśnienie, ale nie siłę rozciągającą.

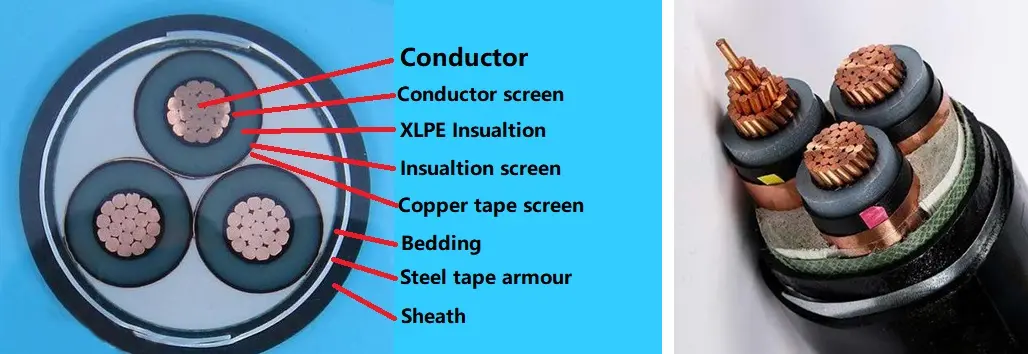

Struktura produktu

Kabel STA MV z izolacją PVC w izolacji XLPE składa się z przewodu miedzianego T1R, izolacji XLPE, taśmy do owijania PVC, pancerza z taśmy stalowej i osłony z PVC.

Przewodnik: Przewodnik miedziany lub aluminiowy, okrągły lub kształtowy, klasa 2 zgodnie z IEC 60228

i GB/T 3956-2008.

Izolacja: Izolacja z usieciowanego polietylenu, grubość izolacji, właściwości materiału powinny być zgodne z IEC 60502-2 i GB/T 12706.2, GB/T 12706.3.

Ekranowanie przewodnika: Ekran przewodnika powinien być wykonany z wytłaczanego półprzewodzącego materiału niemetalowego, a wytłaczany materiał półprzewodzący powinien być ściśle związany z izolacją.

Osłona izolacyjna: Osłona izolacyjna powinna składać się z połączenia niemetalicznej warstwy półprzewodzącej i warstwy metalicznej. Niemetalową warstwę półprzewodzącą, która jest ściśle związana z rdzeniem izolacyjnym lub którą można oderwać, należy bezpośrednio wytłoczyć na każdy izolowany rdzeń. Następnie należy owinąć metaliczną warstwę ekranującą wokół niemetalicznej warstwy półprzewodzącej. Powinien być zgodny z postanowieniami norm IEC 60502-2, GB/T 12706.2 i GB/T 12706.3.

Pokrycia wewnętrzne: Pokrycia wewnętrzne powinny być wytłaczane. Materiały powinny być odpowiednie do temperatury roboczej kabla i kompatybilne z materiałem izolacyjnym.

Pancerz z taśmy stalowej: W kablach wielożyłowych pancerz należy nakładać na wewnętrzne pokrycie zgodne z podwójną taśmą stalową. Kable jednożyłowe do stosowania w sieciach prądu przemiennego. systemy powinny składać się z niemagnetycznej taśmy stalowej.

Płaszcz zewnętrzny: płaszcz PVC, grubość płaszcza, właściwości materiału powinny być zgodne z IEC 60502.2 i GB/T 12706.

Kabel trudnopalny: Należy zastosować ognioodporny materiał zewnętrznej powłoki z PVC. Klasy środków zmniejszających palność można podzielić na trzy kategorie: grupa A, B i C.

Performance parameter

Napięcie znamionowe: 3,6/6 kV do 18/30 kV; 26/35 kV

Napięcie testowe: Napięcie testowe częstotliwości sieciowej powinno wynosić 3,5U0, a test powinien trwać 5 minut bez awarii.

Maksymalna temperatura robocza przewodu: 90°C

Temperatura zwarcia: +250°C

Grubość izolacji:

Próba kabla

Rutynowe testy kabli obejmują: 1) Test rezystancji przewodu DC, wymagający rezystancji DC w temperaturze 20°C w celu spełnienia wymagań GB/T 3956-2008 i IEC 60228; 2) Próba napięciem przemiennym, ciągła przy napięciu 3,5U0 przez 5 minut, nie powinno być żadnych przebić; 3) Test wyładowań niezupełnych, przeprowadzony zgodnie z GB/T 3048.12, przy napięciu 1,73U0 nie powinien powodować wykrywalnego wyładowania przekraczającego 10 pC, a czułość testu powinna osiągnąć 10 pC lub więcej.

Testy próbkowania obejmują głównie: 1) kontrolę struktury przewodnika, która powinna spełniać wymagania GB/T 3956-2008 i IEC 60228; 2) Wymiary konstrukcyjne izolacji, wykładziny wewnętrznej, pancerza i płaszcza z taśmy stalowej powinny spełniać wymagania norm IEC 60502.2, GB/T 12706.2-2020 i GB/T 12706.3-2020; 3) Badanie wydłużenia termicznego, które należy przeprowadzić zgodnie z GB/T 2951.21-2008 i rozdziałem 9 normy IEC 60811-2-1, a wyniki powinny być zgodne z odpowiednimi normami.

Badanie typu obejmuje: właściwości mechaniczne i fizyczne oraz właściwości elektryczne izolacji i osłony muszą spełniać wymagania norm IEC 60502.2, GB/T 12706.2-2020 i GB/T 12706.3-2020; test spalania pojedynczego kabla powinien być zgodny z przepisami GB/T 19666-2019 i IEC 60332; dołączony test ognioodporności powinien również spełniać wymagania GB/T 19666-2019 i IEC 60332.

Warunki instalacji produktu:

Temperatura otoczenia podczas instalacji kabla

W przypadku kabli elektroenergetycznych w izolacji z etylenu usieciowanego i powłoce z PVC temperatura otoczenia podczas montażu nie powinna być niższa niż 0°C.

Minimalny promień gięcia podczas instalacji kabla

Pakowanie i dostawa

Szczegóły opakowania:

Zależy to od ilości i wymagań, które kupujesz. Można negocjować.

Port: Port Tianjin

Dostawa: drogą morską, lotniczą, ekspresową.
