Nieopancerzony kabel średniego napięcia w izolacji XLPE z PVC

Od momentu założenia w 1989 roku, Grupa Beida stała się wzorcowym producentem w dziedzinie kabli elektroenergetycznych w Chinach dzięki wieloletniemu doświadczeniu w branży i doskonałej technologii. Jako firma o głębokich możliwościach badawczo-rozwojowych i bogatym doświadczeniu branżowym, nasze nieopancerzone kable SN w izolacji XLPE z PVC są szeroko stosowane w miejskich sieciach energetycznych, przedsiębiorstwach przemysłowych i górniczych oraz w wieżowcach ze względu na ich wysoką stabilność i wysoką wydajność. Dzięki ścisłemu systemowi kontroli jakości i długoterminowej współpracy z Uniwersytetem Tsinghua, Uniwersytetem Nankai i innymi autorytatywnymi jednostkami, nasze produkty cieszą się dużym uznaniem na rynku, zapewniając klientom bezpieczne i niezawodne rozwiązania w zakresie przenoszenia mocy.

Wyślij zapytanie

Opis produktu

Tianjin Beida jest producentem i dostawcą nieopancerzonych kabli SN z izolacją XLPE w Chinach. Kable te są szeroko stosowane w systemach elektroenergetycznych. Służy jako „tętnica energetyczna” miejskich sieci elektroenergetycznych, przedsiębiorstw przemysłowych i górniczych oraz budynków wysokościowych i może przesyłać energię elektryczną wysokiego napięcia 10,35 kV z podstacji do różnych zacisków elektroenergetycznych.

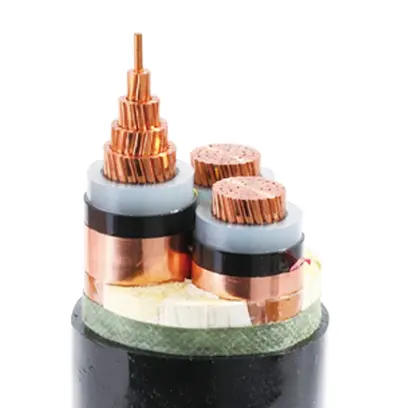

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Dobór kabli średniego napięcia

1. Wybierz w zależności od poziomu napięcia, powszechnie stosowany poziom kabla to 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV

2. Wybierz w zależności od mocy sprzętu lub przesyłanego prądu, oblicz prąd, jaki musi zużyć sprzęt w zależności od mocy sprzętu, a następnie wybierz zgodnie z tabelą obciążalności kabla. Dodatkowo należy obliczyć spadek napięcia na kablu na podstawie długości kabla, przy czym spadek napięcia nie może przekroczyć 5%.

Typ kabla	Cechy konstrukcyjne	Scenariusze zastosowań	Scena Tabu
Kabel średniego napięcia z izolacją XLPE w osłonie PCV	Nieopancerzony, lekki i elastyczny	Wewnątrz, tunel, rów kablowy, układanie rur	Nie wytrzymuje dużych sił mechanicznych, nie należy go zakopywać bezpośrednio w obszarze kamienia
Kabel STA MV w izolacji XLPE z PVC	zbrojenie taśmą stalową	Miejsca o dużej odporności na ściskanie, zakopane bezpośrednio pod ziemią i podatne na uszkodzenia mechaniczne	Nie nadaje się do układania w pionie z dużym spadkiem (łatwe do poślizgu)
Kabel SN SWA z izolacją XLPE z PVC	Cienka zbroja z drutu stalowego, wysoka wytrzymałość na rozciąganie	Sytuacje przy dużych spadkach (np. szyby), miny, pod wodą	Wysoki koszt, zwykle układany na ziemi bez tego modelu
LSZH MV CALBES	Bezhalogenowy, niskodymowy, opóźniający palenie	Wysokie budynki, metro, szpitale i inne miejsca o wysokich wymaganiach w zakresie ochrony przeciwpożarowej	-

Struktura produktu

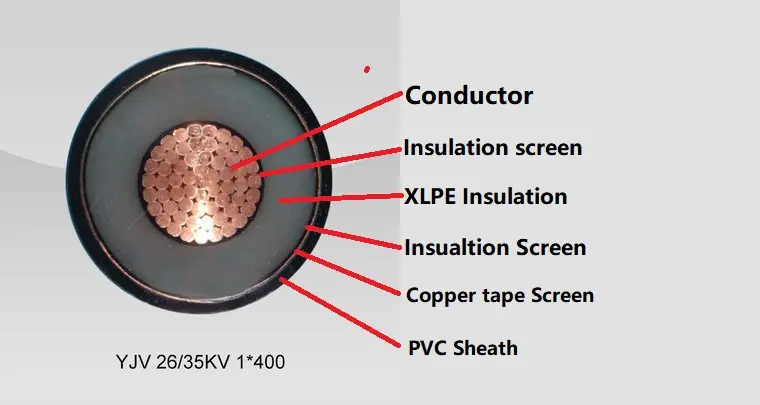

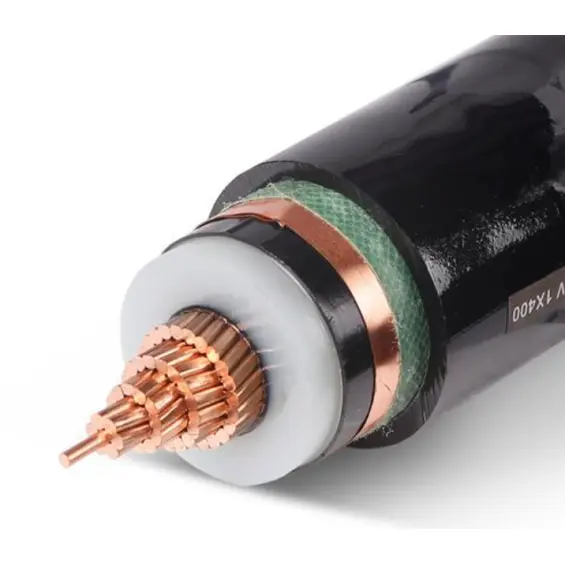

Xlpe Insulated Pvc Sheathed Non Armored Mv Cable

Nieopancerzony kabel SN z izolacją PVC w izolacji XLPE składa się z przewodu miedzianego T1R, izolacji XLPE, taśmy do owijania PVC. Pancerz z taśmy stalowej i osłony z PVC.

Przewodnik: Przewodnik miedziany lub aluminiowy, okrągły lub kształtowy, klasa 2 zgodnie z IEC 60228

i GB/T 3956-2008.

Izolacja: Izolacja XLPE, grubość izolacji, właściwości materiału powinny być zgodne z IEC 60502-2 i GB/T 12706.2, GB/T 12706.3.

Ekran przewodu: Ekran przewodu powinien składać się z wytłaczanego półprzewodnikowego materiału niemetalowego, a wytłaczany materiał półprzewodnikowy powinien być ściśle związany z izolacją.

Osłona izolacyjna: Osłona izolacyjna składa się z niemetalowej warstwy półprzewodzącej i warstwy metalu. Każdy izolowany rdzeń drutu powinien być bezpośrednio wytłaczany z niemetalową warstwą półprzewodzącą ściśle połączoną z izolowanym rdzeniem drutowym lub zdzieralną. Następnie metalową warstwę ekranującą należy nałożyć na zewnątrz niemetalowej warstwy półprzewodnikowej i spełnić wymagania norm IEC 60502-2, GB/T 12706.2 i GB/T 12706.3.

Płaszcz zewnętrzny: płaszcz PVC Grubość płaszcza, właściwości materiału powinny być zgodne z IEC 60502.2 i GB/T 12706.

Kabel trudnopalny: Należy zastosować ognioodporny materiał zewnętrznej powłoki z PVC. Klasy środków zmniejszających palność można podzielić na trzy kategorie: grupa A, B i C.

Parametr wydajności

Napięcie znamionowe: 3,6/6 kV do 18/30 kV; 26/35 kV

Napięcie testowe: Napięcie testowe częstotliwości sieciowej powinno wynosić 3,5U0, a test należy prowadzić przez 5 minut bez awarii.

Napięcie znamionowe U0/U	Maksymalne napięcie Um	Napięcie probiercze KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
20.12	24	42
18/30	36	63
26/35	42	90.5

Maksymalna temperatura robocza przewodu: 90°C

Temperatura zwarcia: +250°C

Grubość izolacji:

Napięcie znamionowe U0/U	grubość izolacji:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
20.12	5.5
18/30	8.0
26/35	10.5

Kompleksowy test kabla, zapewnienie jakości bez zmartwień!

W rutynowych testach rezystancja przewodu prądu stałego, napięcie prądu przemiennego i wyładowanie niezupełne są ściśle zgodne z normami krajowymi i normami IEC, aby zapewnić doskonałą wydajność. W teście pobierania próbek struktura przewodnika, rozmiar osłony izolacyjnej i wydłużenie termiczne są zgodne z normami, a jakość jest niezawodna. Test typu jest bardziej kompleksowy i obejmuje właściwości mechaniczne i fizyczne powłoki izolacyjnej, właściwości elektryczne oraz pojedyncze i łączone testy ognioodporności, wszystko zgodnie z normami GB/T i IEC, dla Twojej eskorty bezpieczeństwa kabli!

Warunki instalacji produktu:

Nieopancerzony kabel SN w izolacji XLPE z PVC, temperatura otoczenia podczas instalacji nie powinna być niższa niż 0°C.

Minimalny promień zgięcia kabla podczas instalacji

Projekt	Kabel jednożyłowy		Kabel wielożyłowy
Projekt	Nieopancerzony	Opancerzony	Nieopancerzony	Opancerzony
Minimalny promień zgięcia kabla podczas instalacji	20D	15D	15D	12D
Minimalny promień gięcia kabli w pobliżu puszek przyłączeniowych i zakończeń	15D	12D	12D	10D
Uwaga: D to zewnętrzna średnica kabla

Kup teraz, aby uzyskać bezpieczniejsze i wydajniejsze przenoszenie mocy

Wybór nieuzbrojonego kabla zasilającego w izolacji z polietylenu usieciowanego, w osłonie z PVC, to nie tylko zobowiązanie do wysokiej jakości, ale także gwarancja długotrwałej, stabilnej pracy. Trwałość, niskie koszty utrzymania i wysoka wydajność transmisji tego kabla mogą przynieść przedsiębiorstwom znaczne oszczędności i znacznie poprawić ogólną wydajność systemu elektroenergetycznego. Długotrwałe użytkowanie kabla może znacznie obniżyć koszty konserwacji i wymiany spowodowane awarią zasilania, zapewniając w ten sposób większy zwrot z inwestycji dla przedsiębiorstw.
