Kabel SN SWA z izolacją XLPE z PVC

Możesz wybrać Beida Group jako producenta i dostawcę kabla SN SWA z izolacją PVC w izolacji XLPE. Dzięki pancerzowi z drutu stalowego kabel ma podstawowe zalety, takie jak duża wytrzymałość na rozciąganie i dobra odporność na zewnętrzne siły mechaniczne. Nadają się do scenariuszy wymagających wytrzymałości na rozciąganie, takich jak duże wysokości upadku i instalacje pionowe. Kable te mają zastosowanie do przesyłu energii w sieciach przesyłowych, dystrybucyjnych i instalacjach przemysłowych.

Wyślij zapytanie

Opis produktu

Grupa Beida ma ponad 30-letnie doświadczenie w oferowaniu kabla SN SWA z izolacją PVC w izolacji XLPE. Możemy być Twoim producentem i dostawcą oferującym usługi dostosowane do indywidualnych potrzeb.

Struktura produktu

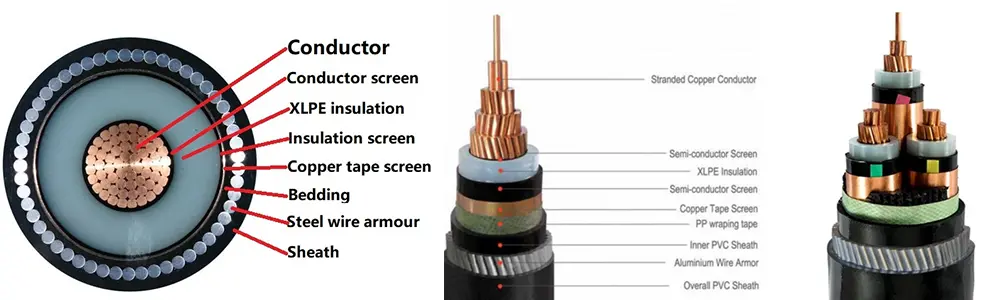

Xlpe Insulated Pvc Sheathed Swa Mv Cable

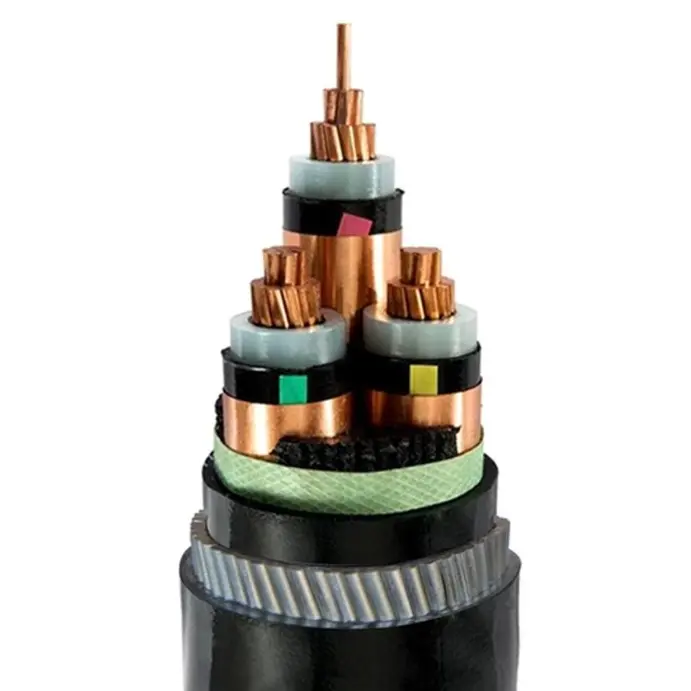

Kabel SWA MV z izolacją PVC w izolacji XLPE składa się z przewodu miedzianego T1R, izolacji XLPE, taśmy do owijania PVC, pancerza z drutów stalowych i osłony z PVC.

Przewodnik: Przewodnik miedziany lub aluminiowy, okrągły lub kształtowy, klasa 2 zgodnie z IEC 60228

i GB/T 3956-2008.

Izolacja: Izolacja z usieciowanego polietylenu, grubość izolacji, właściwości materiału powinny być zgodne z IEC 60502-2 i GB/T 12706.2, GB/T 12706.3.

Ekran przewodnika: Ekran przewodnika powinien być wykonany z wytłaczanego półprzewodnikowego materiału niemetalowego, który powinien być ściśle związany z izolacją.

Ekranowanie izolacji: Ekranowanie izolacji powinno składać się z kombinacji niemetalicznej warstwy półprzewodzącej i warstwy metalicznej. Każdy izolowany rdzeń drutu powinien być bezpośrednio wytłaczany z niemetalową warstwą półprzewodzącą, która jest ściśle związana z izolowanym rdzeniem drutu lub może zostać oderwana. Następnie należy nałożyć na siebie metalową warstwę ekranującą i owinąć ją wokół niemetalowej warstwy półprzewodzącej, zgodnie z przepisami IEC 60502-2, GB/T 12706.2 i GB/T 12706.3. Pokrycia wewnętrzne: Pokrycia wewnętrzne należy wytłaczać. Materiały powinny być odpowiednie do temperatury roboczej kabla i kompatybilne z materiałem izolacyjnym.

Pancerz z drutów stalowych: W kablach wielożyłowych pancerz należy nakładać na wewnętrzną osłonę odpowiadającą drutom stalowym. Kable jednożyłowe do stosowania w sieciach prądu przemiennego. systemy powinny składać się z niemagnetycznych drutów stalowych.

Płaszcz zewnętrzny: płaszcz PVC, grubość płaszcza, właściwości materiału powinny być zgodne z IEC 60502.2 i GB/T 12706.

Kabel trudnopalny: Należy zastosować ognioodporny materiał zewnętrznej powłoki z PVC. Klasy środków zmniejszających palność można podzielić na trzy kategorie: grupa A, B i C.

Parametr wydajności

Napięcie znamionowe: 3,6/6 kV do 18/30 kV; 26/35 kV

Napięcie testowe: Napięcie testowe częstotliwości sieciowej powinno wynosić 3,5U0, a test powinien trwać 5 minut bez żadnych awarii.

napięcie znamionowe U0/U	maksymalne napięcie Um	napięcie probiercze KV
3,6/6	7.2	12.5
6/10	12	21
8,7/15	17.5	30.5
20.12	24	42
18/30	36	63
26/35	42	90.5

Maksymalna temperatura robocza przewodu: 90°C

Temperatura zwarcia: +250°C

grubość izolacji:

napięcie znamionowe U0/U	grubość izolacji:
3,6/6	2.5
6/10	3.4
8,7/15	4.5
20.12	5.5
18/30	8.0
26/35	10.5

Porównanie kabli elektroenergetycznych średniego napięcia opancerzonych drutem stalowym (YJV32, CU/XLPE/PVC/SWA/PVC) i taśmą stalową (YJV22, CU/XLPE/PVC/STA/PVC)

projekt	Cienka zbroja z drutu stalowego	Podwójny pancerz z taśmy stalowej (opakowanie szczeliny)	podstawowa różnica
Właściwości mechaniczne rdzenia	Znakomita wytrzymałość na rozciąganie, umiarkowana wytrzymałość na ściskanie i dobra elastyczność	Wysoka wytrzymałość na ściskanie, niska wytrzymałość na rozciąganie i średnia wydajność zginania	Kable elektroenergetyczne opancerzone drutem stalowym mają wysoką wytrzymałość na rozciąganie; Kable energetyczne opancerzone taśmą stalową mają doskonałą wytrzymałość na ściskanie
metoda układania	Pionowo, z dużym spadkiem, pod wodą, nad głową, o dużej rozpiętości	Bezpośrednie zakopanie, przewód, tunel (środowisko o niskiej wytrzymałości na rozciąganie)
skupienie ochrony	Jest odporny na uszkodzenia rozciągające i uderzenia, a także ma dobrą odporność na wilgoć i korozję	Odporny na duży nacisk, przekłucie ostrymi przedmiotami i ukąszenia przez gryzonie	YJV32 nadaje się do obciążeń dynamicznych, natomiast YJV22 nadaje się do obciążeń statycznych
Proces i koszt	Proces cienkiego pancerza z drutu stalowego jest złożony, koszt materiału jest wysoki, a ogólna cena jest jeszcze wyższa	Technologia pancerza z taśmy stalowej jest dojrzała i stosunkowo tania	Gdy budżet jest ograniczony i nie ma zapotrzebowania na rozciąganie, preferowany jest YJV22
promień zgięcia	Stosunkowo mniejszy (ze względu na dobrą elastyczność splotów drutu stalowego)	Stosunkowo większe (opakowanie taśmą stalową jest podatne na wypaczenia)	YJV32 lepiej nadaje się do układania w ograniczonych przestrzeniach

Sugestie wyboru:

1. Jeżeli scenariusz obejmuje przede wszystkim wytrzymywanie ciśnienia (np. bezpośrednie zakopywanie w ziemi, podziemne tunele użyteczności publicznej) i nie występuje znaczna siła rozciągająca ani duża wysokość upadku, ze względu na wyższą opłacalność zaleca się zbrojenie z taśmy stalowej (YJV22, CU/XLPE/PVC/STA/PVC).

2. W przypadku układania pionowego, dużych rozpiętości, pod wodą lub dużej wysokości upadku i gdy konieczne jest wytrzymanie osiowej siły rozciągającej, w celu zapewnienia długoterminowego bezpieczeństwa operacyjnego należy preferować pancerz z drutu stalowego (YJV32, CU/XLPE/PVC/SWA/PVC).

3. Obydwa muszą odpowiadać poziomowi napięcia sieci średniego napięcia, przekrojowi przewodu i wymaganiom ochrony środowiska układania (specjalne wymagania, takie jak odporność na korozję i ognioodporność, można dodatkowo dostosować).
