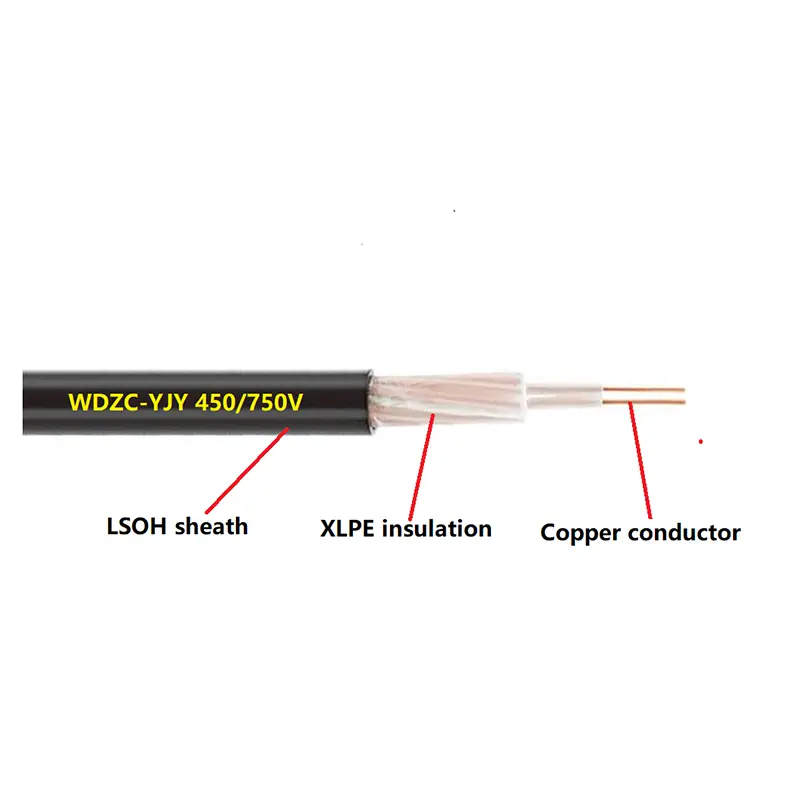

Kabel sterujący LSOH bez pancerza 450/750V

Tianjin Beida jest producentem i dostawcą chińskiego kabla sterującego LSOH bez pancerza 450/750V. Bezhalogenowe kable sterownicze o niskim poziomie dymu to przyjazne dla środowiska ulepszenie kabli sterowniczych z PVC, odpowiednie do stosowania w środowiskach spełniających wymagania bezpieczeństwa i ochrony środowiska. Bezhalogenowe kable sterownicze produkowane przez Beida Group wykorzystują przewodniki z miedzi beztlenowej, izolację z usieciowanego etylenu i bezhalogenowe, niskodymowe, uniepalnione materiały osłonowe z poliolefiny. Przy maksymalnej temperaturze roboczej 90°C i napięciu znamionowym 450/750 V, w porównaniu do kabli sterowniczych KYJV, kable te nie wytwarzają halogenów podczas spalania i emitują minimalną ilość dymu. W przypadku pożaru zapewniają personelowi stosunkowo dłuższy czas ewakuacji, dzięki czemu nadają się do stosowania w obszarach gęsto zaludnionych.

Wyślij zapytanie

Opis produktu

Skontaktuj się z Beida Group i uzyskaj kompleksowe rozwiązanie w zakresie przewodów. Jesteśmy niezawodnym producentem i dostawcą kabla sterującego LSOH bez pancerza 450/750V.

Obowiązujące okazje:

1. Miejsca o dużej gęstości zaludnienia

Wieżowce, centra handlowe, szpitale, metro, lotniska, stacje kolei dużych prędkości itp.: W przypadku pożaru mogą zredukować toksyczny dym, zyskać czas na ewakuację i akcję ratowniczą oraz chronić obwody sterujące ochroną przeciwpożarową, monitorowaniem i oświetleniem awaryjnym.

2. Centrum danych, laboratorium i warsztat instrumentów precyzyjnych: Zapobiegaj powstawaniu gazów korozyjnych powstających w wyniku spalania w wyniku uszkodzenia sprzętu i zapewniaj stabilną transmisję sygnałów sterujących.

3. Scenariusze wysokiego popytu w przemyśle

Elektrownie, podstacje i nowe elektrownie energetyczne (fotowoltaika, energia wiatrowa): Jako kable sterujące do zabezpieczeń przekaźników oraz urządzeń pomiarowych i sterujących mają dużą odporność na temperaturę i przeciążenia i nadają się do środowisk o wysokiej temperaturze.

4. Budynki użyteczności publicznej i inżynieria komunalna

System sygnalizacji tranzytowej kolei, inteligentny system automatyki budynkowej (BA, bezpieczeństwo i ochrona): zgodny ze standardami zielonego budownictwa i dający się dostosować do wymagań okablowania bezpieczeństwa nowoczesnych budynków.

Struktura produktu

Lsoh Control Cable Without Armour 450750v

Kabel sterujący LSOH bez pancerza 450/750 V składa się głównie z przewodu miedzianego T1R, izolacji PCV i osłony z PCV.

Przewodnik: Przewodnik miedziany, okrągły lub kształtowy, klasa 1, klasa 2 zgodnie z GB/T 3956, IEC 60228

Izolacja: Grubość izolacji, właściwości materiału XLPE powinny być zgodne z GB/T 9330.

Kolor rdzenia: 2 żyły: niebieska, brązowa lub czarna

3 żyły: zielono-żółta, niebieska, brązowa lub niebieska, czarna, brązowa

4 żyły: zielona/żółta, niebieska, czarna, brązowa lub niebieska, czarna, brązowa, szara

5 żył: zielony/żółty, niebieski, czarny, brązowy, szary lub niebieski, czarny, brązowy, szary, czarny

Powyżej 5 żył: czarne żyły z białym numerem lub białe żyły z czarnym numerem

Płaszcz zewnętrzny: Grubość płaszcza, właściwości materiału PVC powinny być zgodne z GB/T 9330.

Kabel trudnopalny: Należy zastosować ognioodporny materiał zewnętrznej powłoki z PVC. Klasy środków zmniejszających palność można podzielić na trzy kategorie: grupa A, B i C.

Kabel ognioodporny: Wokół przewodu należy owinąć dwie warstwy taśmy mikowej.

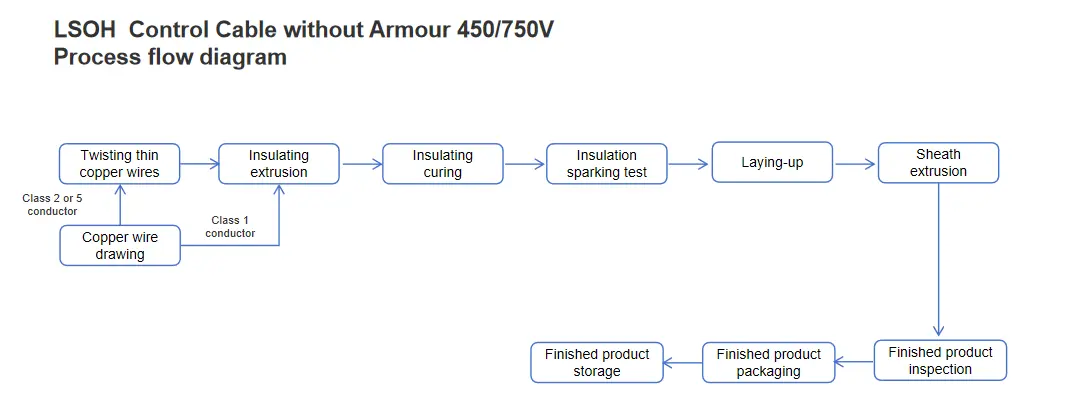

Schemat przebiegu procesu

Lsoh Control Cable Without Armour 450750v

Parametr wydajności

Napięcie znamionowe tego produktu wynosi 450/750 V. Jeśli chodzi o napięcie testowe, napięcie testowe częstotliwości sieciowej jest ustawione na 3 kV, a test należy prowadzić nieprzerwanie przez 5 minut, upewniając się, że podczas tego procesu nie nastąpi awaria.

Przewodniki mają jasno określoną granicę temperatury roboczej, z maksymalną temperaturą roboczą wynoszącą 70°C; jednakże w przypadku zwarcia temperatura może wzrosnąć do +160°C. Rezystancja przewodów również jest ściśle zgodna z odpowiednimi normami, spełniając wymagania dla przewodów miedzianych typu 1, typu 2 i typu 5 określone w normie GB/T 3956 - 2008.

Jeśli chodzi o właściwości zmniejszające palność, można je dostosować do konkretnych potrzeb klienta, spełniając odpowiednio wymagania kabli wiązkowych klasy A, klasy B i klasy C, a metoda testowania jest zgodna z normami IEC 60332 lub GB/T 18380.

Pod względem odporności ogniowej przewód sterujący LSOH bez pancerza 450/750 V również sprawdza się wyjątkowo dobrze, będąc w stanie podtrzymać spalanie w płomieniu o temperaturze 750°C przez 90 minut bez występowania zwarć lub rozłączeń. Metoda testowania jest zgodna z normami IEC 60331 lub GB/T 19216.

Porównanie doboru przewodu sterującego WDZ-KYJY i przewodu sterującego KVV

numer seryjny	funkcja	Kabel sterujący WDZ-KYJY	Kabel sterujący KVV
1	materiał izolacyjny	usieciowany polietylen (XLPE)	polichlorek winylu (PVC)
2	materiał osłony	Bezhalogenowa, niskodymowa, trudnopalna poliolefina (LSOH)	polichlorek winylu (PVC)
3	Długotrwała temperatura pracy	Do 90°C	Do 70℃
4	odporność na ciepło	Ma dobrą odporność na ciepło i dużą odporność na przeciążenia, przy krótkotrwałej temperaturze przeciążenia sięgającej około 250 ℃	Odporność na ciepło jest średnia, a przeciążenia mogą łatwo przyspieszyć starzenie się izolacji. Temperatura podczas krótkotrwałego przeciążenia może osiągnąć około 160℃
5	Wydajność elektryczna izolacji	Wysoka rezystancja izolacji, niska strata dielektryczna i dobra odporność na starzenie	Właściwości izolacyjne spełniają konwencjonalne wymagania kontrolne, nieco gorsze od XLPE
6	Obowiązująca temperatura otoczenia	Temperatura otoczenia podczas układania: 0 ℃ ~ 90 ℃	Temperatura otoczenia przy układaniu: 0+℃~70℃
7	charakterystyka spalania	Bezhalogenowy, niskodymowy, trudnopalny	Zawiera halogen i wysoką emisję dymu
8	przyjazność dla środowiska	Nie powoduje zanieczyszczeń i jest zgodny z zielonymi standardami	Zawiera halogen, podczas spalania wydziela toksyczne gazy
9	Obowiązujące scenariusze	1. Miejsca o gęstym personelu 2. Precyzyjny sprzęt i czyste środowisko 3. Nowe elektrownie energetyczne (fotowoltaika, energetyka wiatrowa) 4. System sterowania i sygnalizacji tranzytu kolejowego	1. Konwencjonalne sterowanie w budynkach (takie jak sterowanie oświetleniem, obwody pomocnicze wind) 2. Obwody sterujące do suchych, normalnych temperatur w pomieszczeniach zamkniętych (takie jak okablowanie wewnątrz szaf rozdzielczych) 3. Zastosowania, które są wrażliwe na koszty i nie wymagają wysokich temperatur (takie jak zwykłe fabryczne linie montażowe)
10	koszt	Materiały i wykonanie są stosunkowo złożone, a cena jest wyższa niż w przypadku KVV	Proces produkcyjny jest dojrzały, oferuje wysoką efektywność kosztową i jeszcze niższe ceny
