Zrozumienie budowy kabla BBRZ

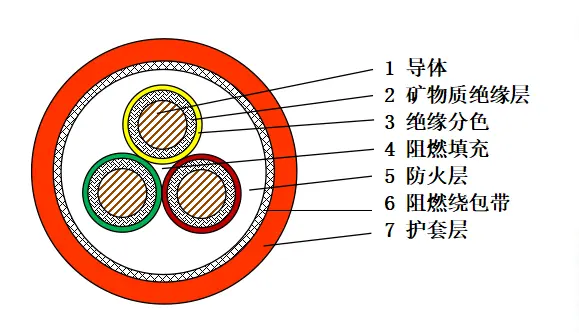

TheBBTRZ Elastyczne kable ognioodpornezostały zaprojektowane w oparciu o wielowarstwową konstrukcję, w której priorytetem jest zarówno bezpieczeństwo, jak i elastyczność operacyjna. W rdzeniu skręcone przewodniki miedziane zapewniają doskonałą przewodność elektryczną, zachowując jednocześnie podatność kabla na zginanie. Przewodnik otacza warstwa izolacji mineralnej, zwykle składającej się z tlenku magnezu lub podobnych związków, która działa jako główna bariera chroniąca przed przenikaniem ciepła [odniesienie: 0]. Ta warstwa mineralna umożliwia dalsze działanie kabla nawet pod wpływem bezpośredniego płomienia.
Zewnętrzna osłona wykonana z niskodymowego, bezhalogenowego materiału (LSZH) zapewnia dodatkową ochronę przed uszkodzeniami mechanicznymi i czynnikami środowiskowymi. Ta osłona została opracowana tak, aby emitować minimalną ilość toksycznych oparów pod wpływem ognia, dzięki czemuBBTRZ Elastyczne kable ognioodpornenadaje się do zamkniętych przestrzeni, takich jak tunele, wieżowce i podziemne systemy tranzytowe. Połączenie izolacji mineralnej i osłony LSZH daje w rezultacie kabel, który nie tylko jest odporny na ogień, ale także przyczynia się do bezpieczniejszych warunków ewakuacji w sytuacjach awaryjnych.
Odporność ogniowa i standardy testowania
Jedną z charakterystycznych cechBBTRZ Elastyczne kable ognioodpornejest jego zdolność do utrzymania integralności obwodu pod ekstremalnymi obciążeniami termicznymi. Kable te zaprojektowano tak, aby wytrzymywały temperatury do 1000°C przez dłuższy czas, co jest wskaźnikiem wydajności zweryfikowanym w drodze rygorystycznych protokołów testowych [odniesienie: 1]. Standardowe testy odporności ogniowej, takie jak te określone w normie IEC 60331, poddają kabel bezpośredniemu działaniu płomienia przy jednoczesnym utrzymaniu ciągłego obciążenia elektrycznego. Konstrukcja BBTRZ konsekwentnie spełnia lub przekracza te wymagania, zapewniając, że krytyczne systemy pozostaną sprawne podczas pożaru.
Poza odpornością na płomienie, kabel wykazuje również doskonałe parametry w testach natryskiwania wody i wstrząsów mechanicznych, które symulują rzeczywiste warunki gaszenia pożarów. Izolacja mineralna nie ulega degradacji ani nie topi się pod wpływem ciepła, co zapobiega zwarciom, które często występują w przypadku konwencjonalnych kabli polimerowych. Ta niezawodność sprawia, żeBBTRZ Elastyczne kable ognioodpornezaufane rozwiązanie do oświetlenia awaryjnego, pomp przeciwpożarowych i systemów ewakuacyjnych w dużych projektach infrastrukturalnych.
Kluczowe wskaźniki wydajności
- Wytrzymałość na temperaturę płomienia— do 1000°C przez 180 minut
- Integralność obwodu— utrzymuje napięcie w warunkach pożaru
- Emisja dymu— niska toksyczność, minimalne zaciemnienie
- Wodoodporność— sprawny po uruchomieniu tryskacza
Elastyczność w ciasnych instalacjach
Tradycyjne kable w izolacji mineralnej, choć ognioodporne, są często sztywne i trudne do poprowadzenia w ograniczonych przestrzeniach. TheBBTRZ Elastyczne kable ognioodpornerozwiązać to ograniczenie poprzez starannie zaprojektowany proces skręcania, który zachowuje podatność na zginanie bez naruszania ochronnej warstwy mineralnej. Ta elastyczność pozwala instalatorom na omijanie przeszkód, przez wąskie kanały i w szafach sprzętowych przy minimalnym wysiłku. Minimalny promień zgięcia kabla jest znacznie mniejszy niż w przypadku konwencjonalnych kabli MI, co zmniejsza potrzebę stosowania dodatkowych skrzynek przyłączeniowych lub łączników przejściowych.
Ta elastyczność instalacji przekłada się bezpośrednio na skrócenie czasu realizacji projektu i mniejsze straty materiałów. W projektach modernizacyjnych, gdzie istniejące ścieżki są często ograniczone, kabel BBRZ można przeciągnąć przez istniejące kanały bez ryzyka uszkodzenia izolacji. Zewnętrzna powłoka jest również odporna na ścieranie, zapewniając dodatkową ochronę podczas operacji ciągnięcia. Raporty terenowe wskazują, że czas instalacji można skrócić nawet o 30% w porównaniu ze sztywnymi kablami MI, co sprawia, że seria BBRZ jest praktycznym wyborem zarówno w przypadku nowych budynków, jak i prac renowacyjnych.
Analiza porównawcza z innymi kablami ognioodpornymi
Aby w pełni docenić propozycję wartościBBTRZ Elastyczne kable ognioodpornepomocne jest porównanie jego właściwości z innymi popularnymi typami kabli ognioodpornych. Poniższa tabela podsumowuje kluczowe różnice w kilku kryteriach wydajności i instalacji.
| Funkcja | BBTRZ Elastyczny | Standardowy kabel MI | Ognioodporne PCV |
|---|---|---|---|
| Maksymalna temperatura robocza | 1000°C | 1000°C | 250°C |
| Elastyczność (promień gięcia) | 6× średnica kabla | 12× średnica kabla | 8× średnica kabla |
| Emisja dymu | Niski (LSZH) | Zero (minerał) | Wysoka (halogenowa) |
| Złożoność instalacji | Niski | Wysoki | Średni |
| Typowe zastosowania | Wieżowce, tunele, centra danych | Przemysłowy, nuklearny | Budynek ogólny |
W tabeli podkreślono, że podczas gdy standardowe kable MI oferują podobną wytrzymałość temperaturową, wariant BBTRZ zapewnia doskonałą elastyczność i mniejszą złożoność instalacji. Z drugiej strony, ognioodporne kable PVC mają ograniczenia ze względu na niższą tolerancję temperaturową i wyższą emisję dymu. W przypadku projektów, w których priorytetem jest zarówno bezpieczeństwo przeciwpożarowe, jak i wydajność instalacji, seria BBRZ oferuje zrównoważone rozwiązanie, które spełnia najbardziej rygorystyczne wymagania.
Najlepsze praktyki i obsługa instalacji
Aby w pełni wykorzystać zalety systemu, niezbędna jest prawidłowa instalacjaBBTRZ Elastyczne kable ognioodporne. Poniższe wytyczne są zalecane przez ekspertów branżowych w celu zapewnienia optymalnej wydajności i trwałości.
- Przygotowanie kabla— Ostrożnie zdejmij powłokę zewnętrzną, aby uniknąć nacięcia izolacji mineralnej. Użyj specjalistycznych narzędzi do ściągania izolacji przeznaczonych do kabli MI.
- Promień gięcia— Zachowaj minimalny promień zgięcia wynoszący 6-krotność średnicy kabla. Unikaj ostrych zakrętów, które mogłyby naruszyć warstwę izolacyjną.
- Zakończenie— Należy używać zatwierdzonych zestawów zakończeniowych zapewniających uszczelnienie przed wilgocią i zabezpieczenie przed naprężeniami. Prawidłowe zakończenie ma kluczowe znaczenie, aby zapobiec przedostawaniu się wilgoci, która z czasem może pogorszyć izolację mineralną.
- Rozstaw podpór— Zabezpieczaj kabel w odstępach zalecanych przez producenta, zazwyczaj co 1,5 do 2 metrów, aby zapobiec zwisaniu i naprężeniom mechanicznym.
- Testowanie— Po instalacji należy wykonać testy rezystancji i ciągłości izolacji, aby sprawdzić integralność systemu kablowego. Dokumentuj wszystkie wyniki testów do wykorzystania w przyszłości.
Przestrzeganie tych praktyk gwarantuje, że właściwości ognioodporne kabla zostaną w pełni zachowane przez cały okres jego użytkowania. TheBBTRZ Elastyczne kable ognioodpornezostały zaprojektowane z myślą o trwałości, ale podobnie jak wszystkie produkty precyzyjnie zaprojektowane, wymagają ostrożnego obchodzenia się z nimi podczas instalacji.
