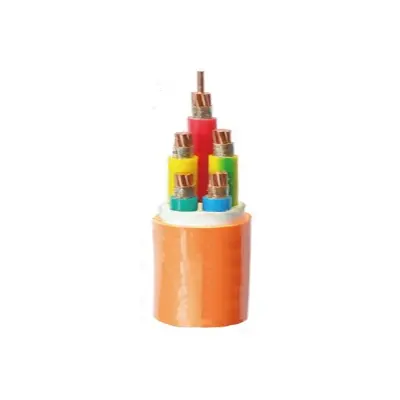

BBTRZ Elastyczne kable ognioodporne

Zakres zastosowania:

Elastyczne kable ognioodporne BBTRZ stosowane są jako główna linia zasilająca od podstacji (lub głównego pomieszczenia rozdzielczego) do systemu przeciwpożarowego lub w lokalizacjach specjalnych i klasy I. Należy je stosować jako kable ognioodporne klasy A lub jako zamiennik przy długotrwałym użytkowaniu niskodymowych, niezawierających halogenów kabli zmniejszających palność w temperaturze 90°C. Kable te są używane w instalacjach stacjonarnych.

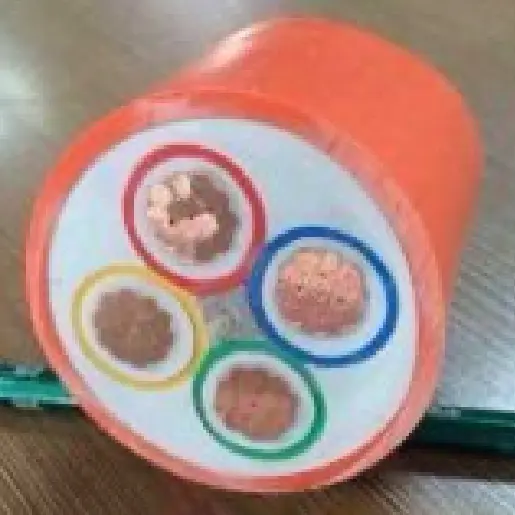

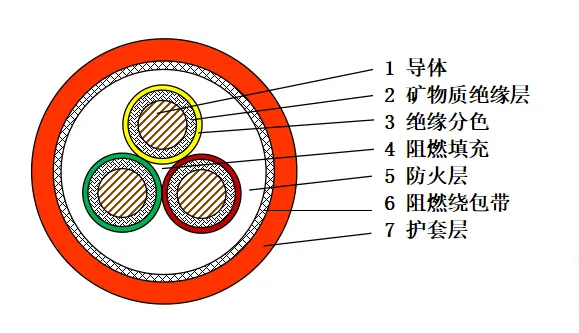

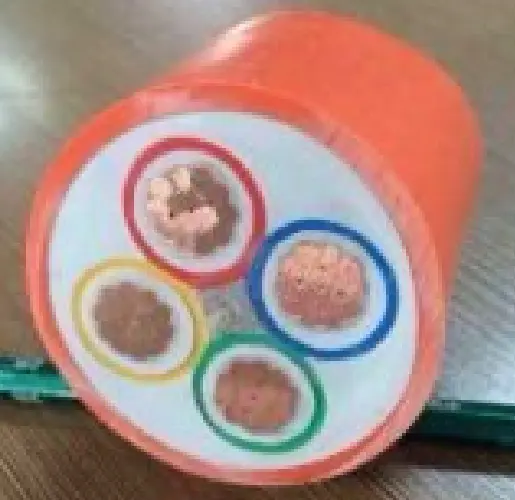

Struktura produktu

Projekt struktury kabla jest skrupulatny i profesjonalny. Część przewodząca wykorzystuje pierwszy lub drugi typ wyżarzonego przewodnika miedzianego, który charakteryzuje się doskonałą przewodnością i elastycznością, spełniając potrzeby w zakresie przenoszenia mocy w różnych scenariuszach.

W warstwie izolacji mineralnej zastosowano owiniętą ognioodporną taśmę mikową, która dzięki swoim unikalnym właściwościom materiału może skutecznie zapobiegać rozprzestrzenianiu się ognia w obliczu wysokich temperatur lub płomieni, zapewniając niezawodną ochronę przeciwpożarową kabla.

W warstwie izolacyjnej oznaczonej kolorami zastosowano usieciowany polietylen, stosując różne metody kodowania kolorami. Można dodać barwnik do izolacji lub użyć kolorowych taśm, kolorowych przędz itp., co ułatwia szybką i dokładną identyfikację obwodów podczas instalacji i konserwacji kabli.

W procesie wypełniania kabli w środku stosuje się ognioodporne materiały wypełniające, aby stłumić rozprzestrzenianie się płomienia. Tymczasem taśmę do owijania można wykorzystać do związania materiałów wypełniających, aby zapewnić szczelne wypełnienie i stabilność strukturalną.

Warstwa ognioodporna składa się z minerałów i taśm owijających. Najpierw na rdzeń kabla wytłacza się warstwę materiału mineralnego, który ma takie zalety, jak ognioodporność, wytrzymałość ogniowa, odporność na wysoką temperaturę i izolację termiczną, aby zbudować barierę ogniową. Zewnętrzna warstwa jest chroniona owiniętą wokół niej taśmą ognioodporną, aby zwiększyć ognioodporność i zapewnić bezpieczną pracę kabla w ekstremalnych warunkach.

Osłona wykonana jest z bezhalogenowego, niskodymowego, uniepalnionego materiału poliolefinowego, który wykazuje doskonałe właściwości zmniejszające palność i nie wytwarza szkodliwego dymu podczas spalania, zmniejszając w ten sposób zagrożenie dla personelu i środowiska. Powłoka ma zazwyczaj kolor pomarańczowy lub mandarynkowy, co przyciąga wzrok i jest łatwe do zidentyfikowania. Na życzenie może być również pomalowany na czarno, aby spełnić potrzeby różnych scenariuszy użytkowania.

Parametr wydajności

Napięcie znamionowe tego elastycznego kabla ognioodpornego BBRZ wynosi 0,6/1 kV. Podczas fazy testowania przyłożono napięcie testowe 3,5 kV na 5 minut i nie wystąpiło żadne przebicie. Długoterminowa dopuszczalna temperatura robocza przewodu kablowego wynosi 90 ℃. Podczas układania kabla temperatura otoczenia nie powinna być niższa niż 0℃. Minimalny promień zgięcia wynosi 12-krotność zewnętrznej średnicy kabla (12*OD). Mineralna warstwa izolacyjna składa się z kilku warstw taśmy mikowej o właściwościach ognioodpornych.

Pod względem odporności ogniowej kabel ten spełnia wymagania zarówno norm korporacyjnych, jak i normy IEC 60331-1, przy czasie spalania do 180 minut. Jeśli chodzi o rezystancję przewodu w temperaturze 20°C, musi on być zgodny ze specyfikacjami dla przewodów z wyżarzonej miedzi typu 1 lub typu 2, jak określono w GB/T 3956 i IEC 60228. Jeśli chodzi o rezystancję izolacji, rezystancja izolacji kabla nie powinna być mniejsza niż 100 MΩ·km w temperaturze otoczenia.

Ponadto gotowy kabel musi zostać poddany badaniu odporności ogniowej, metodą badania zgodną z postanowieniami GB/T 19216.21. Temperaturę ekspozycji na ogień ustala się na 950 ~ 1000 ℃ i czas trwania wynosi 180 minut, po czym następuje okres chłodzenia wynoszący 15 minut. W tym okresie kabel nie może wykazywać zwarć ani rozwarć.

Wspólne specyfikacje kabli

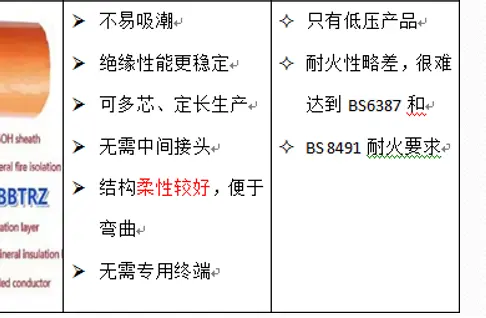

Zalety i wady elastycznego kabla ognioodpornego BBTRZ w porównaniu z kablem w izolacji mineralnej BTTZ:

Zalety:

Izolacja kabla nie jest podatna na wchłanianie wilgoci i ma stabilne właściwości izolacyjne.

Można produkować wiele żył o stałych długościach, co zmniejsza liczbę złączy pośrednich w kablach.

Konstrukcja jest elastyczna, co ułatwia zginanie kabla i zmniejsza trudność jego układania.

Kable można stosować bez dedykowanych zakończeń, co pozwala obniżyć koszty akcesoriów.

Wady: Odporność ogniowa jest nieco gorsza i nie spełnia wymagań BS 8491.

Maksymalna temperatura robocza wynosi 90 ℃, co nie osiąga 250 ℃ BTTZ

Najwyższy poziom wydajności spalania może spełnić wymagania klasy B1, ale nie może spełnić wymagań klasy A.

Scenariusze zastosowania:

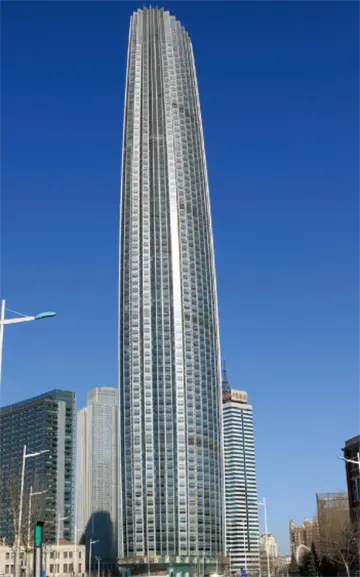

wieżowiec

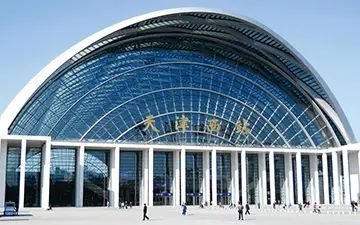

stacja kolejowa

terminal lotniczy

miejsca o znaczeniu historycznym i malowniczym

Pakowanie i dostawa

Szczegóły opakowania:

Zależy to od ilości i wymagań, które kupujesz. Można negocjować.

Port: Port Tianjin

Dostawa: drogą morską, lotniczą, ekspresową.
