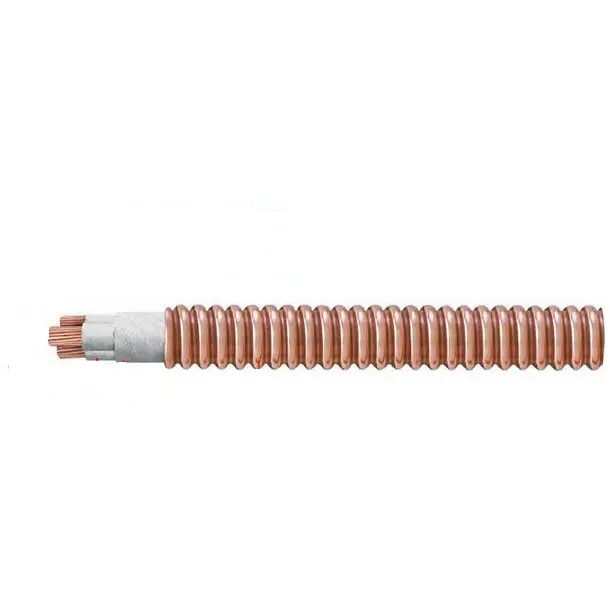

Ognioodporny kabel miedziany karbowany RTTZ

Tianjin Beida jest dostawcą i fabryką ognioodpornych kabli miedzianych falistych RTTZ w Chinach. Kable składają się z żył miedzianych, izolacji z syntetycznej taśmy mikowej i osłony z falistej taśmy miedzianej. Kable te składają się w całości z materiałów nieorganicznych i charakteryzują się ciągłą temperaturą pracy wynoszącą 90°C. Mogą utrzymać zasilanie przez 3 godziny w warunkach płomienia w zakresie od 950°C do 1000°C, bez występowania zwarć lub rozłączeń. W przypadku pożaru kable te prawie nie wytwarzają dymu ani toksycznych gazów. Jeśli wymagana jest dodatkowa ochrona, na miedzianą powłokę można nałożyć bezhalogenową, niemetalową powłokę o niskiej emisji dymu, aby poprawić właściwości mechaniczne i odporność kabla na wilgoć.

Wyślij zapytanie

Opis produktu

Wybierz Tianjin Beida jako producenta i dostawcę, wybierz niezawodne rozwiązanie RTTZ z ognioodpornej miedzianej blachy falistej. Możemy zaoferować bezpośrednie ceny fabryczne.

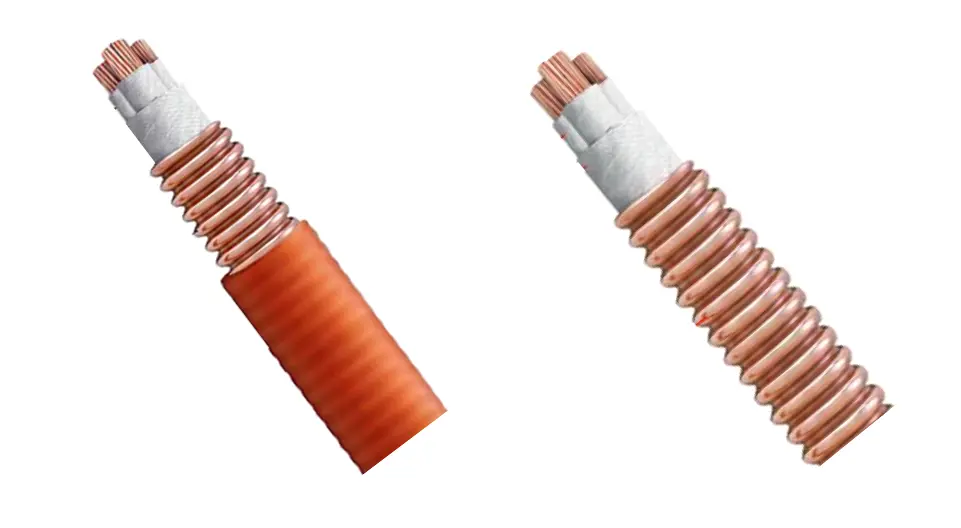

Rttz Fire Retardant Corrugated Copper Cable

Zakres zastosowania:

model kabla	Obowiązujące scenariusze	Scenariusze zastosowań
RTTZ	Napięcie znamionowe 0,6/1kV i niższe, odpowiednie do przesyłu i dystrybucji energii elektrycznej w miejscach o podwyższonych wymaganiach przeciwpożarowych, zwłaszcza w liniach przeciwpożarowych i zasilania awaryjnego	Wieżowce, szpitale, metro, tunele, centra danych, centra handlowe, hale wystawowe, garaże, miejsca rozrywki, przemysł chemiczny, metalurgia i inne miejsca o wysokiej temperaturze/łatwopalne i wybuchowe
WD-RTTYZ	Podobnie jak RTTZ, musi również spełniać wymagania dotyczące niskiej emisji dymu, bezhalogenowości i ognioodporności w zamkniętych przestrzeniach wymagających intensywnego personelu	Obszary o rygorystycznych wymaganiach dotyczących toksyczności dymu i przepuszczalności światła, takie jak metro, elektrownie jądrowe, szkoły, szpitale, fabryki żywności, wysokie budynki mieszkalne i duże kompleksy

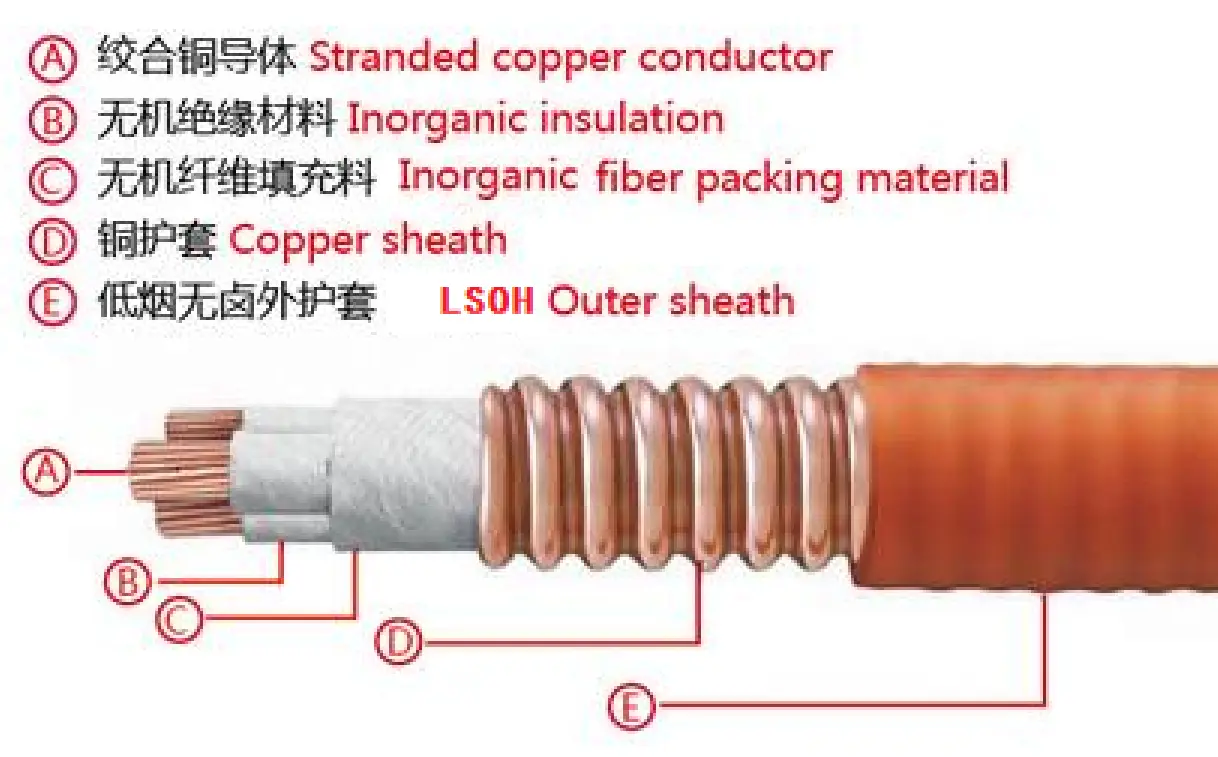

Struktura produktu

Konstrukcja kabla i wymagania techniczne

Dyrygent: Zastosuj pierwszy lub drugi typ wyżarzonego przewodnika miedzianego.

Warstwa izolacji mineralnej: Powstaje poprzez owinięcie ognioodpornej taśmy mikowej lub innej mineralnej taśmy izolacyjnej o podobnych funkcjach.

Montaż kabla i warstwa ochronna: Żyły kabla są szczelnie wypełnione materiałami o właściwościach trudnopalnych i ognioodpornych, a warstwę ochronną stanowi owinięta odpowiednia taśma trudnopalna i ognioodporna.

Płaszcz miedziany: Jest produkowany przy użyciu technologii spawania łukiem argonowym taśmy miedzianej i tektury falistej.

Warstwa osłonowa: Wykonana jest z bezhalogenowego, niskodymowego, trudnopalnego materiału osłonowego z poliolefiny. Generalnie jest to pomarańcza lub mandarynka, ale w zależności od potrzeb można wybrać kolor czarny.

schemat strukturalny

Rttz Fire Retardant Corrugated Copper Cable

Parametr wydajności

Napięcie znamionowe ognioodpornego kabla miedzianego falistego RTTZ wynosi 0,6/1 kV. Napięcie testowe ustala się na 3,5 kV i napięcie jest podawane w sposób ciągły przez 5 minut, bez wystąpienia w tym czasie jakiejkolwiek awarii. Maksymalna dopuszczalna długoterminowa temperatura pracy żyły kabla wynosi 90℃.

Podczas układania kabli temperatura otoczenia nie powinna być niższa niż 0℃. Minimalny promień zgięcia wynosi 12-krotność zewnętrznej średnicy kabla. Mineralna warstwa izolacyjna jest starannie wykonana przy użyciu wielu warstw ognioodpornej taśmy mikowej.

W temperaturze 20°C rezystancja przewodu musi ściśle odpowiadać określonym normom dla wyżarzonych przewodów miedzianych typu 1 lub typu 2 w GB/T 3956 i IEC 60228. W temperaturze otoczenia rezystancja izolacji kabla nie powinna być mniejsza niż 100 MΩ·km.

Jeśli chodzi o badania odporności ogniowej, w pełni spełnia wymagania normy GB/T 34926. Specyficzna metoda badania jest następująca:

W pierwszej kolejności przeprowadzić testy C, W, Z zgodnie z normą BS 6387;

Po drugie, test należy przeprowadzić zgodnie z postanowieniami BS 8491;

Po trzecie, przeprowadź test odporności ogniowej zgodnie z GB/T 19216.21, przy kontrolowanej temperaturze 950 ~ 1000 ℃, czasie ekspozycji na ogień 180 minut i okresie chłodzenia 15 minut. W tym okresie kabel nie może wykazywać zwarć ani rozwarć.

Metoda reprezentacji produktu

Kod produktu

Kabel z karbowaną miedzią w izolacji mineralnej z taśmą mikową……… R

Zewnętrzna powłoka poliolefinowa……………Y

Przewodnik miedziany .................. T

Bezhalogenowy i niskodymowy …………………WD (opcjonalnie)

Powłoka miedziana .................. T

Klasy uniepalnienia A/B/C... ZA/B/C

Taśma mikowa ..................................................................................Z

Napięcie znamionowe ………………0,6/1

Specyfikacje kabli

liczba rdzeni	1	2	3	4	5	3+1, 3+2	4+1
przekrój mm²	25 ~ 630	1,5 ~ 300	1,5 ~ 240	1,5 ~ 185	1,5 ~ 150	4 ~ 185	4 ~ 150

Środki ostrożności dotyczące kabli

Instalacja

Metoda układania: Można go układać w tunelach, rowach kablowych, korytkach, korytach i szybach, wspierając zarówno układanie odsłonięte, jak i ukryte. W przypadku kabli jednożyłowych zabrania się stosowania materiałów przewodzących magnetycznie (takich jak drut żelazny) do mocowania, aby uniknąć strat prądu wirowego.

Gięcie i rozpiętość: Kontroluj promień gięcia zgodnie ze specyfikacjami producenta. Odniesienie do rozpiętości wieszaków poziomych: Dla średnic zewnętrznych ≤20mm rozpiętość wynosi 400mm; dla tych > 20 mm rozpiętość wynosi 800 mm. Dla rozpiętości podpór pionowych: Dla średnic zewnętrznych ≤20 mm rozpiętość wynosi 1500 mm; dla tych > 20 mm rozpiętość wynosi 1000 mm.

Odwijanie i mocowanie: Odwiń kabel zgodnie z kierunkiem oznaczonym na szpuli kablowej, aby uniknąć skręcenia; patrz powyższe wymagania dotyczące rozpiętości mocowania w korytku kablowym.

Terminal i złącze

Wykonanie końcówki: Usuń około 300 mm izolacji z przewodu końcowego, zaciśnij końcówkę drutu i za pomocą megaomomierza sprawdź rezystancję izolacji pomiędzy miedzianą osłoną a przewodnikiem, a także pomiędzy przewodnikami. Po upewnieniu się, że rezystancja izolacji jest zadowalająca, należy zastosować opaskę termokurczliwą w celu uszczelnienia.

Złącza pośrednie: Zaleca się stosowanie gotowych złączy o klasie odporności ogniowej zgodnej z wartością korpusu kabla. Podczas montażu na miejscu należy zapewnić uszczelnienie i izolację w celu ograniczenia punktów usterek.

Obsługa i konserwacja

Kontrola temperatury: Podczas normalnej pracy temperatura przewodu nie powinna przekraczać 90 ℃. Gdy przewodnika nie można dotykać i nie ma kontaktu z materiałami palnymi, temperaturę powłoki można podnieść do 105 ℃.

Testowanie izolacji: Regularnie używaj miernika do testowania rezystancji izolacji, aby upewnić się, że nie ma wilgoci ani uszkodzeń; aby zapewnić bezpieczeństwo, miedziana osłona musi być niezawodnie uziemiona.

Zapobieganie stratom i ochrona: Unikaj zarysowania powłoki ostrymi przedmiotami i dodaj tuleje ochronne podczas przechodzenia przez ściany/płyty podłogowe, aby zapobiec uszkodzeniom mechanicznym.
