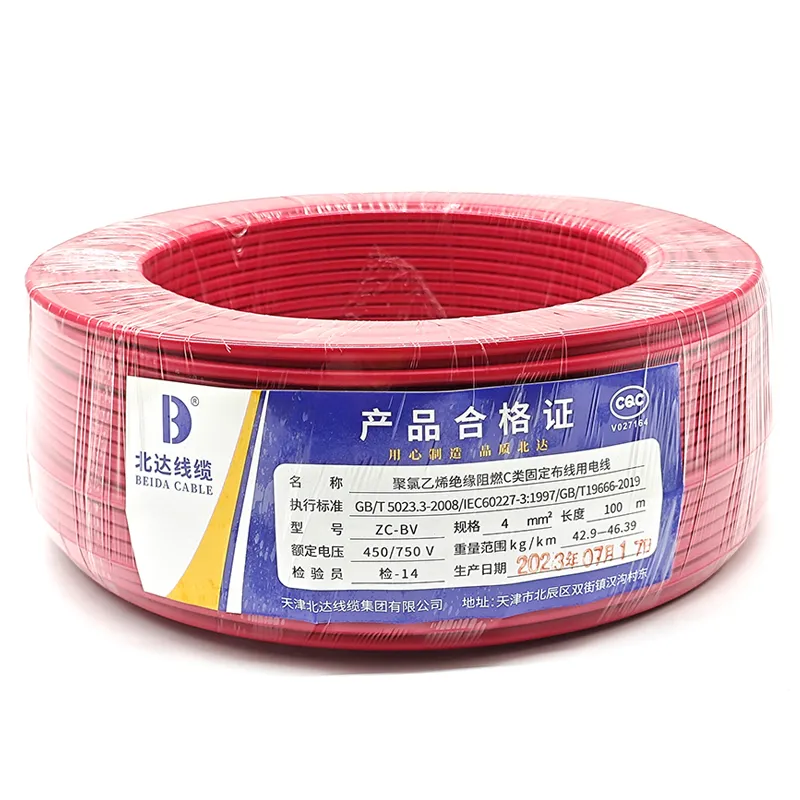

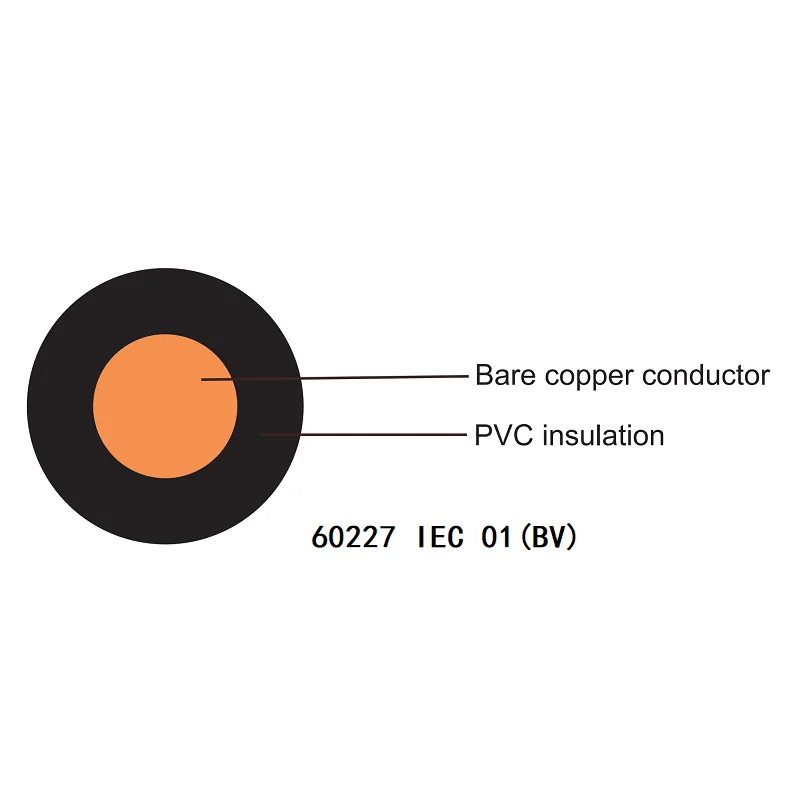

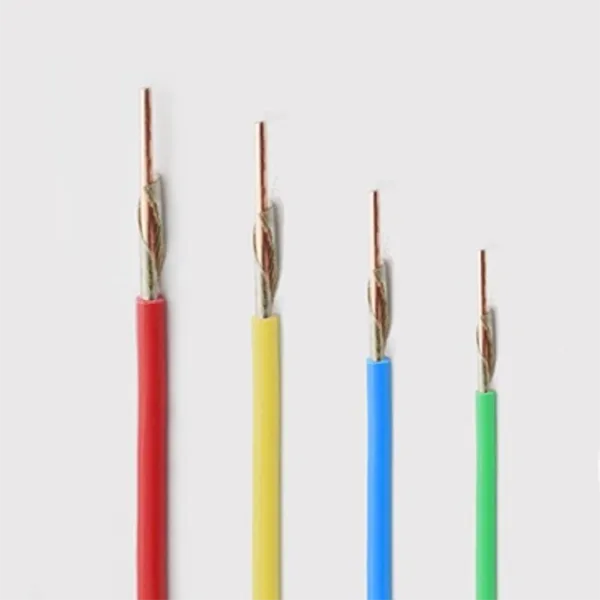

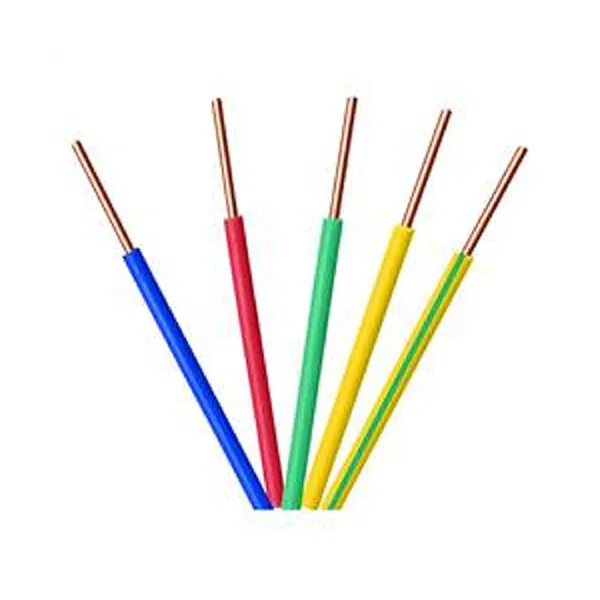

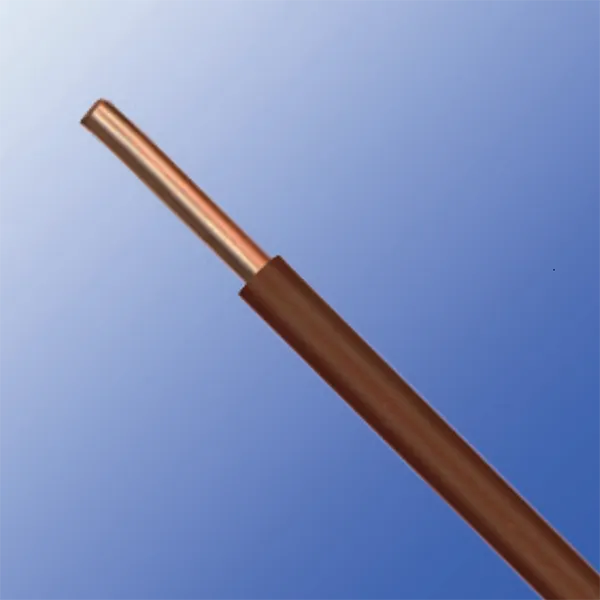

Jednożyłowy kabel PVC Beida IEC 60227 składa się z przewodnika z miedzi T1R i bezołowiowej warstwy izolacyjnej z PVC, zgodnej z normą IEC, normą GB, normą brytyjską itp. Kabel posiada certyfikat CE i ma doskonałe właściwości elektryczne i mechaniczne. W zależności od wymagań klienta kable te poddawane są badaniu propagacji płomienia pojedynczego pionowego płomienia IEC 60332-1 lub badaniu propagacji płomienia wiązki IEC 60332-3 (kategoria A, B, C, D).
|
Typ |
Dyrygent |
Izolacja |
Charakterystyka elektryczna |
|||
|
Powierzchnia nominalna |
Struktura dyrygenta |
Grubość izolacji |
Całkowita średnica |
Rezystancja przewodu przy 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
Nr/mm |
mm |
Min |
Maks |
Ω／km |
|
|
60227IEC05 60227IEC05(BV) |
0.5 |
1/0,80 |
0.6 |
1.9 |
2.3 |
39.0 |
|
0.75 |
1/0,97 |
0.6 |
2.1 |
2.5 |
26.0 |
|
|
1 |
1/1.13 |
0.6 |
2.2 |
2.7 |
19.50 |
|
|
60227IEC06 60227IEC06(RV) |
0.5 |
16/0,20 |
0.6 |
2.1 |
2.5 |
39.00 |
|
0.75 |
24/0,20 |
0.6 |
2.2 |
2.7 |
26.00 |
|
|
1 |
32/0,20 |
0.6 |
2.4 |
2.8 |
19.50 |
|
|
Typ |
Dyrygent |
Przewód izolacyjny |
Charakterystyka elektryczna |
|||
|
Powierzchnia nominalna |
Struktura dyrygenta |
Grubość izolacji |
Całkowita średnica |
Rezystancja przewodu przy 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
Nr/mm |
mm |
Min |
Maks |
Ω／km |
|
|
60227IEC01 60227IEC01(BV) |
1.5 |
1/1,38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1,78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2,25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2,76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
1.5 |
7/0,52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
|
2.5 |
7/0,67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0,84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1,32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1,67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2,47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1,75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2,48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2,00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2,22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2,48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2,22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
60227IEC02 60227IEC02(RV) |
1.5 |
30/0,24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0,24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0,29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0,29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0,40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0,40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0,40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0,40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0,40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0,51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0,51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0,51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0,51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0,51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0,51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|
|
Typ |
Dyrygent |
Przewód izolacyjny |
Charakterystyka elektryczna |
|||
|
Powierzchnia nominalna |
Struktura dyrygenta |
Grubość izolacji |
Całkowita średnica |
Rezystancja przewodu przy 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
Nr/mm |
mm |
Min |
Maks |
Ω／km |
|
|
BVR |
2.5 |
19/0,40 |
0.8 |
- |
4.1 |
7.41 |
|
4 |
19/0,51 |
0.8 |
- |
4.8 |
4.61 |
|
|
6 |
19/0,63 |
0.8 |
- |
5.3 |
3.08 |
|
|
10 |
49/0,51 |
1.0 |
- |
7.3 |
1.83 |
|
|
16 |
49/0,63 |
1.0 |
- |
8.6 |
1.15 |
|
|
25 |
117/0,51 |
1.2 |
- |
10.2 |
0.727 |
|
|
35 |
163/0,51 |
1.2 |
- |
11.7 |
0.524 |
|
|
50 |
147/0,63 |
1.4 |
- |
13.9 |
0.387 |
|
|
70 |
209/0,63 |
1.4 |
- |
16 |
0.268 |
|
|
95 |
294/0,63 |
1.6 |
- |
18.2 |
0.193 |
|
|
120 |
369/0,63 |
1.6 |
- |
20.2 |
0.153 |
|
|
150 |
456/0,63 |
1.8 |
- |
22.5 |
0.124 |
|
|
185 |
570/0,63 |
2.0 |
- |
24.9 |
0.0991 |
|
450/750 V: 60227 IEC 01, 60227 IEC 01 (BV), 60227 IEC 02, 60227 IEC 02 (RV), BVR
300/500 V: 60227 IEC 05, 60227 IEC 05 (BV), 60227 IEC 06, 60227 IEC 06 (RV)
napięcie testowe:
2500 V: 60227 IEC 01, 60227 IEC 01 (BV), 60227 IEC 02, 60227 IEC 02 (RV), BVR
2000 V: 60227 IEC 05, 60227 IEC 05 (BV), 60227 IEC 06, 60227 IEC 06 (RV)
temperatura pracy: -5°C do +70°C
promień gięcia:
12,5 x Ř: 60227 IEC 02, 60227 IEC 02 (RV), 60227 IEC 06, 60227 IEC 06 (RV), BVR
15 x Ř: 60227 IEC 01, 60227 IEC 01 (BV), 60227 IEC 05, 60227 IEC 05 (BV)
temperatura zwarcia: +160°C
Właściwości zmniejszające palność: test pionowego rozprzestrzeniania się płomienia dla pojedynczego przewodu i test pionowego rozprzestrzeniania się płomienia dla pionowo zainstalowanych wiązek przewodów lub kabli (klasa A, B, C, D), które muszą być zgodne z normami IEC 60332, GB/T 19666, GB/T 18380 i spełniać wymagania klienta.
Odporność ogniowa: 750°C przez 90 minut, zgodnie z normami IEC 60331, GB/T 19666, GB/T 19216
Szczegóły pakietu
Konkretna ilość i wymagania zależą od Ciebie, ceny mogą być negocjowane.
Port: Port Tianjin Rodzaj transportu: morski, lotniczy, ekspresowy.
