H07V-K H07V-U H07V-R Elastyczne 1-żyłowe kable w izolacji PVC nadają się do różnych instalacji elektrycznych. Beida, wiodący chiński producent, wykorzystuje w swojej produkcji wysokiej jakości przewodniki miedziane i materiały izolacyjne z PVC, dzięki czemu kable są elastyczne, trwałe i mają doskonałą przewodność.
Ten izolowany kabel jednożyłowy nadaje się do stałego okablowania w domach, systemach oświetleniowych i sprzęcie elektrycznym. Ma napięcie znamionowe 450/750 V, jest ognioodporny i spełnia międzynarodowe standardy bezpieczeństwa i wydajności.
Jednożyłowy kabel H07V składający się z przewodnika z miedzi T1R i bezołowiowej izolacji z PVC, posiada certyfikat CE oraz doskonałe właściwości elektryczne i mechaniczne.
Dyrygent

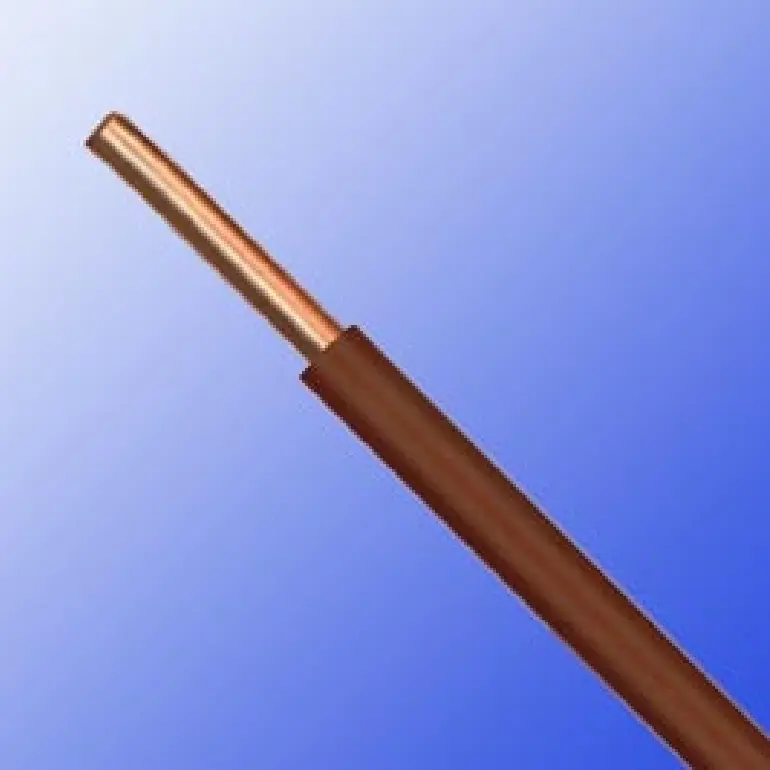

H07V-U: Przewodnik z pełnej, gołej miedzi, zgodny z normą EN 60228 cl-1, zapewniający stabilną transmisję prądu, odpowiedni do okablowania stałego.

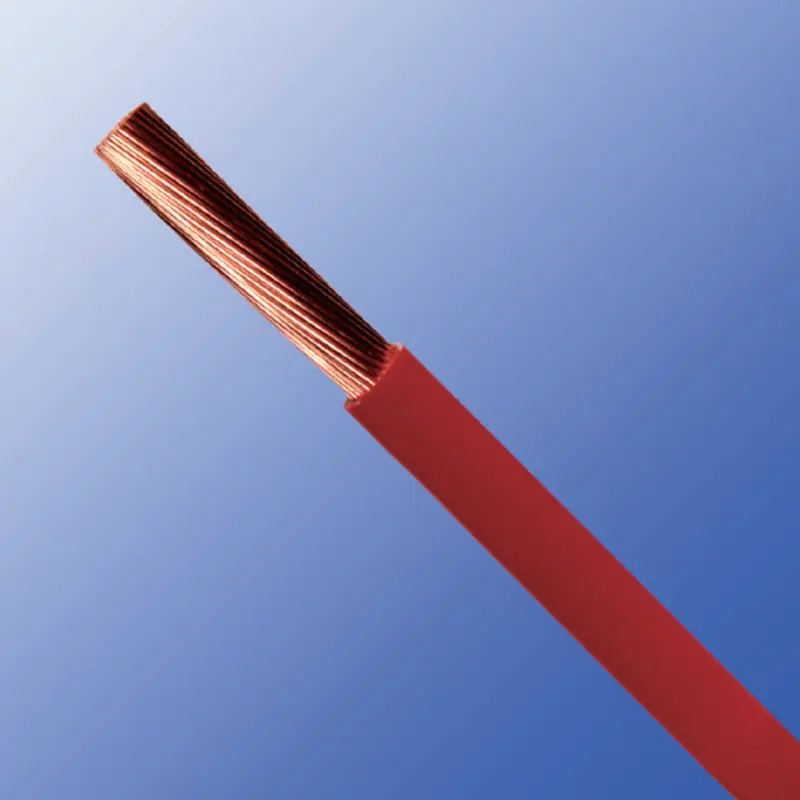

H07V-R: Przewód linkowy z czystej miedzi, zgodny z normą EN 60228 cl-2, bardziej odpowiedni do skomplikowanych zastosowań okablowania, o dobrej wytrzymałości na rozciąganie i zginaniu.

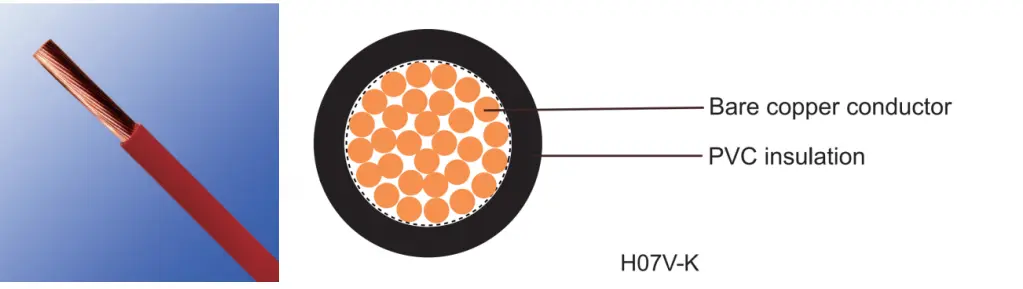

H07V-K: Żyła miedziana cienkożyłowa, zgodna z normą EN 60228 cl-5. Zapewnia większą elastyczność, odpowiednią do środowisk wymagających większej elastyczności, takich jak mobilny sprzęt elektryczny lub lokalizacje wymagające większego promienia zgięcia.
Warstwa izolacji
Jako materiał izolacyjny kabla zastosowano bezołowiowy PVC zgodny z normą TI 2. Zapewnia dobrą izolację elektryczną i skutecznie zapobiega korozji ze środowiska zewnętrznego, zwiększając żywotność i bezpieczeństwo kabla.
H07V-K H07V-U H07V-R Elastyczne 1-żyłowe kable w izolacji PVC są szeroko stosowane w okablowaniu stałym niskiego napięcia. Dlaczego te kable są opłacalnym wyborem?
1. Wydajność elektryczna
Napięcie znamionowe produktu wynosi 450/750 V, dzięki czemu nadaje się do większości cywilnych i przemysłowych systemów dystrybucji energii niskiego napięcia. Przewodnik miedziany ma wysoką przewodność i niską rezystancję, co powoduje minimalne straty energii.
Izolacja PVC ma dobrą wytrzymałość dielektryczną, skutecznie zapobiegając zwarciom i wyciekom.
2. Wydajność mechaniczna i środowiskowa
Warstwa izolacyjna z PVC kabla ma pewien stopień odporności na zużycie, olejoodporność i odporność na korozję chemiczną. Zakres temperatur pracy wynosi od -5°C do +70°C, dzięki czemu nadaje się do stosowania w suchych lub ogólnych środowiskach wewnętrznych.
Nasze izolowane kable jednożyłowe posiadają również pewien stopień ognioodporności, spełniając podstawowe wymagania bezpieczeństwa pożarowego.
3. Łatwa instalacja
Wszystkie trzy modele są łatwe w montażu.
H07V-K ma elastyczny przewodnik, dzięki czemu jest miękki i łatwy do zginania, nawet w ograniczonych przestrzeniach lub skomplikowanych środowiskach prowadzenia.
H07V-R ma przewód linkowy, łączący elastyczność i wytrzymałość mechaniczną, co zapewnia wygodną instalację na miejscu.
H07V-U ma solidny przewodnik, prostą konstrukcję i jest mniej podatny na załamania podczas instalacji po linii prostej.
Zalecany wybór zależy od rzeczywistego scenariusza zastosowania. Jako rzetelny producent, Beida wykorzystuje swoje doświadczenie zawodowe, aby analizować podstawy doboru i przedstawiać rekomendacje.
▷H07V-U
Jest to najbardziej podstawowa i najtańsza opcja. Dzięki pojedynczemu, grubemu drutowi miedzianemu ma duże możliwości „kształtowania” i jest bardzo stabilny, gdy jest prowadzony przez proste przewody.
Zalecane zastosowania: Ukryte okablowanie przy renowacji domu (gniazdka, przełączniki), podstawowa dystrybucja energii w budynku.
▷H07V-R
Jest to drut sztywny, ulepszona wersja kabla jednożyłowego H07V-U. Gdy zapotrzebowanie na prąd jest duże, a przekrój poprzeczny drutu przekracza 10 mm2, pojedyncza żyła drutu miedzianego ma ograniczenia. Gruby drut miedziany należy podzielić na 7 lub więcej pasm skręconych razem.
Krótko mówiąc, H07V-R zachowuje stabilność przewodzenia sztywnego drutu, będąc jednocześnie nieco bardziej elastycznym niż typ U.
Zalecane zastosowania: Linie wejściowe zakładów przemysłowych, magistrale dystrybucyjne dużej mocy, układanie przewodów na duże odległości.

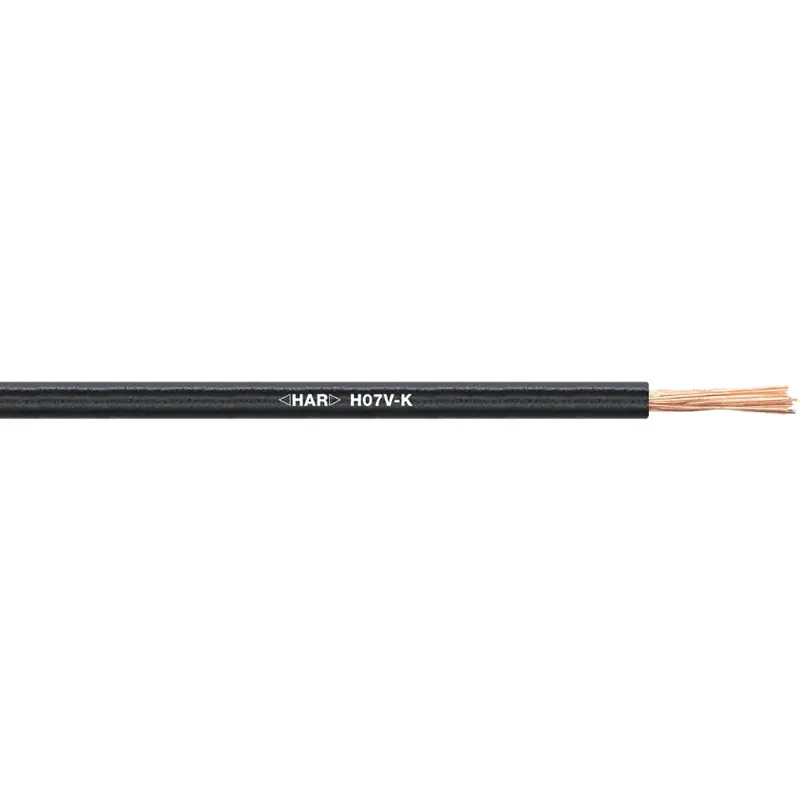

▷H07V-K
Ten typ składa się z dziesiątek, a nawet setek cienkich drutów miedzianych przypominających pasma włosów i można je łatwo zawiązać jak linę.
Kluczowy punkt: Bardzo odporny na wibracje. Jeśli Twój sprzęt wibruje, musisz wybrać typ K.
Uwaga: Końce elastycznych przewodów są podatne na strzępienie. Podczas instalacji należy zastosować zaciski tłoczone na zimno (zaciski europejskie/zaciski pinowe); nie można ich wkręcać bezpośrednio pod śruby, w przeciwnym razie słaby kontakt może łatwo spowodować pożar.
Zalecane zastosowania: szafy sterownicze PLC, obwody wtórne skrzynek rozdzielczych, wewnętrzne okablowanie urządzeń elektrycznych.
Napięcie znamionowe: 450/750V
Napięcie probiercze: 2500 V
Rezystancja przewodnika: Patrz poniższy arkusz
Temperatura pracy: -5°C do +70°C
Temperatura zwarcia: +160°C
Trudnopalny: zgodnie z IEC 60332-1-2
Minimalny promień gięcia: 4* OD
Rozmiar wymiaru: patrz poniższy arkusz
|
Typ |
Dyrygent |
Izolacja |
Charakterystyka elektryczna |
|||
|
Powierzchnia nominalna |
Struktura dyrygenta |
Grubość izolacji |
Całkowita średnica |
Rezystancja przewodu przy 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
Nr/mm |
mm |
Min |
Maks |
Ω／km |
|
|
H07V-U |
1.5 |
1/1,38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1,78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2,25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2,76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0,52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0,67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0,84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1,32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1,67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2,47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1,75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2,48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2,00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2,22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2,48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2,22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0,24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0,24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0,29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0,29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0,40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0,40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0,40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0,40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0,40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0,51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0,51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0,51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0,51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0,51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0,51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

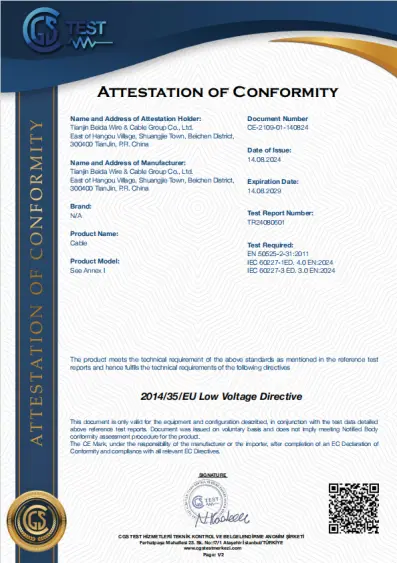

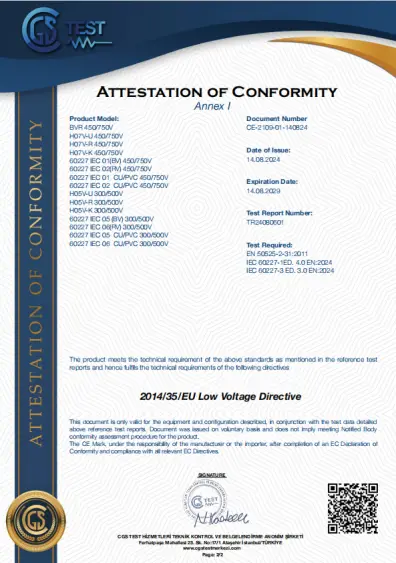

Certyfikat CE
Norma: EN 50525-3-21, IEC 60227-1, IEC 60227-3
Terminowa dostawa
Posiadamy wydajny system produkcyjny z krótkimi cyklami produkcyjnymi, co pozwala nam realizować zamówienia w krótkim czasie.
Duży zapas
Beida jest profesjonalnym dostawcą i utrzymujemy duże zapasy w naszym magazynie, co umożliwia nam szybką wysyłkę. Niezależnie od specyfikacji kabla, jakiej potrzebujesz, możemy szybko zareagować.
Standardy jakości
Nasze produkty są wytwarzane ściśle według normy EN 50525, a nasza jakość jest potwierdzona światowymi certyfikatami. Każdy kabel przechodzi wiele kontroli jakości.

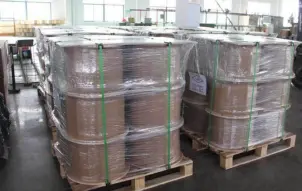

Opcje pakowania
Opakowania na kable są dostępne w formie szpul lub wiązek, co zapewnia bardziej elastyczne opcje transportu i pozwala wybrać najbardziej odpowiednią metodę pakowania w oparciu o rzeczywiste potrzeby.
Dostosowane kable trudnopalne i ognioodporne
Jeśli masz specjalne wymagania, możemy wyprodukować kable trudnopalne i ognioodporne różnych klas, zapewniając wystarczające bezpieczeństwo i zwiększoną ochronę przeciwpożarową, nawet gdy kable są używane w specjalnych środowiskach.
Szczegóły opakowania:
Zależy to od ilości i wymagań, które kupujesz. Można negocjować.
Port: Port Tianjin
Dostawa: drogą morską, lotniczą, ekspresową.
Adres
Park przemysłowy Hangou, miasto Shaungjie, dystrykt Beichen, Tianjin, Chiny
