Izolowany, nieopancerzony kabel zasilający LSZH z izolacją XLPE

Nieopancerzone kable zasilające LSZH z izolacją XLPE w osłonie LSZH to wysokiej jakości produkty oferowane przez Tianjin Beida, jesteśmy niezawodnym producentem i dostawcą. W tej serii kabli zastosowano izolację XLPE wytwarzaną w procesie fizycznego sieciowania, która nie tylko posiada doskonałe właściwości elektryczne (odporność na temperaturę do 90 ℃, przy górnej granicy temperatury roboczej o 30% wyższej niż w kablach PVC), ale także osiąga podwójny przełom w zmniejszaniu palności i przyjazności dla środowiska poprzez modyfikację struktury molekularnej. Jego zewnętrzna osłona jest wykonana ze specjalnie opracowanego, bezhalogenowego, niskodymnego materiału poliolefinowego, wytwarzającego podczas spalania jedynie śladowe ilości białego dymu, a jego gęstość dymu i przepuszczalność światła spełniają najwyższe wymagania normy GB/T 17651, zapewniając widoczność na miejscu pożaru w bezpiecznym zakresie.

Obecnie seria kabli Beida stworzyła kompletną matrycę produktów, obejmującą wszystkie poziomy napięć od 0,6/1 kV do 26/35 kV i wszystkie przekroje przewodów od 1,5 mm² do 1000 mm². Wśród nich typ WDZ-YJY nadaje się do suchych środowisk wewnętrznych, typ WDZ-YJY23 ma zoptymalizowaną formułę osłony do środowisk wilgotnych, a typ WDZ-YJY43 z dodatkową podłużną warstwą wodoodporną może spełnić potrzeby specjalnych scenariuszy, takich jak podziemne korytarze rur.

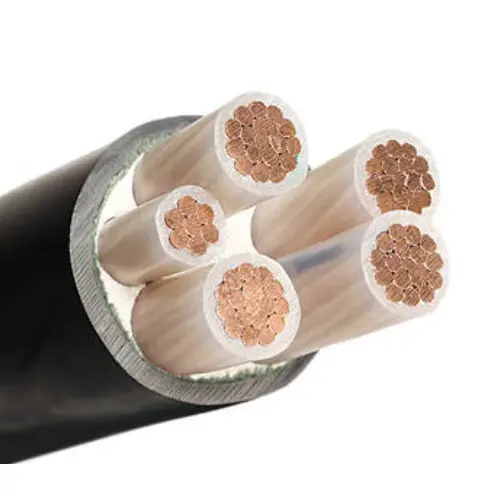

Struktura produktu

Nieopancerzony kabel zasilający LSZH z izolacją XLPE w osłonie składa się z przewodu miedzianego T1R, izolacji XLPE i osłony z poliolefiny LSOH.

Przewodnik: Przewodnik miedziany lub aluminiowy, okrągły lub kształtowy, klasa 2 zgodnie z IEC 60228

i GB/T 3956-2008, dla pola przekroju poprzecznego nie większego niż 6 mm², solidna runda

można zastosować przewodnik, klasa 1 zgodnie z IEC 60228 i GB/T 3956-2008.

Izolacja: Grubość izolacji, właściwości materiału powinny być zgodne z IEC 60502 i GB/T 12706.

Kolor żyły: 1 żyła: czerwona, żółta, zielona, ​​niebieska lub czarna

2 żyły: czerwona, niebieska lub czerwona, czarna

3 żyły: żółta, zielona, ​​czerwona lub czerwona, żółta, niebieska

4 żyły: żółty, zielony, czerwony, niebieski lub czerwony, żółty, niebieski, czarny

5 żył: żółty, zielony, czerwony, niebieski, czarny lub czerwony, żółty, niebieski, czarny, zielony

Powyżej 5 żył: żyły białe z czarnym numerem lub po uzgodnieniu technicznym z klientem

Płaszcz zewnętrzny: Grubość płaszcza, właściwości materiału powinny być zgodne z IEC 60502 i GB/T 12706.

Kabel trudnopalny: Należy zastosować ognioodporny materiał płaszcza zewnętrznego z poliolefiny LSOH. Klasy środków zmniejszających palność można podzielić na trzy kategorie: grupa A, B i C.

Kabel ognioodporny: Wokół przewodu należy owinąć dwie warstwy taśmy mikowej.

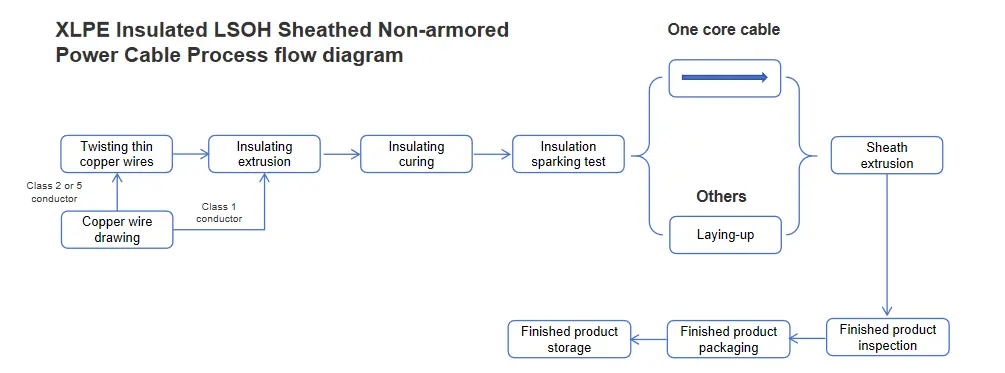

Schemat przebiegu procesu

Zastosowanie produktu

Do metra, tuneli podziemnych, cywilnej obrony powietrznej i innych podziemnych zamkniętych budynków ważnych budynków fabrycznych, kluczowych laboratoriów, centrów danych, zakładów chemicznych, wieżowców, szpitali, centrów handlowych, szkół, sal gimnastycznych, kin, stacji kolei dużych prędkości/poczekalni na lotniskach i innych zatłoczonych miejsc o wysokich wymaganiach dotyczących bezpieczeństwa i korozji.

Porównanie ze zwykłym kablem w osłonie PVC

Parametr wydajności

Produkt posiada napięcie znamionowe 0,6/1 kV. Podczas testowania przyłożono napięcie testowe do 3,5 kV i utrzymywano je przez 5 minut bez żadnej awarii, co wykazało niezawodne działanie izolacji. Jeśli chodzi o rezystancję przewodu, przy 20 ℃, wartość rezystancji przewodu jest ściśle zgodna z normami IEC 60228 lub GB/T 3956, zapewniając stabilną wydajność elektryczną.

Jeśli chodzi o zdolność dostosowywania się do temperatury, produkt charakteryzuje się doskonałą wydajnością, działając stabilnie w szerokim zakresie temperatur od -5 ℃ do +90 ℃. Nawet w warunkach zwarcia wytrzymuje bez uszkodzeń temperatury do +250℃. Jeśli chodzi o wytrzymałość na zginanie, produkt określa minimalny promień gięcia równy 15-krotności średnicy zewnętrznej i minimalny statyczny promień zgięcia wynoszący 10-krotność średnicy zewnętrznej, zapewniając elastyczność podczas instalacji i użytkowania.

Co więcej, nieopancerzony kabel zasilający LSZH z izolacją XLPE w osłonie LSZH spełnia wysokie standardy w zakresie ognioodporności i ognioodporności. Jego ognioodporność jest zgodna z normami IEC 60332 lub GB/T 19666, skutecznie zapobiegając rozprzestrzenianiu się ognia; jego odporność ogniowa jest zgodna z normami IEC 60331 lub GB/T 19666, co zapewnia zachowanie określonej funkcjonalności nawet w ekstremalnych warunkach, takich jak pożar. Jednocześnie wartość pH i przewodność produktu są ściśle zgodne z normami IEC 60754 i GB/T 19666-2019, jego przepuszczalność światła jest zgodna z normami IEC 61034 i GB/T 19666-2019, a całkowite uwalnianie gazów halogenowo-kwasowych jest również zgodne z normami IEC 60754 i GB/T 19666-2019, kompleksowo zapewniając bezpieczeństwo produktu i przyjazność dla środowiska.

Obciążalność prądowa w amperach (A)

Kolejne przypadki

Pakowanie i dostawa

Szczegóły opakowania:

Zależy to od ilości i wymagań, które kupujesz. Można negocjować.

Port: Port Tianjin

Dostawa: drogą morską, lotniczą, ekspresową.
