Kabel zasilający SWA w izolacji XLPE z PVC

Kabel zasilający SWA z izolacją PVC w izolacji XLPE składa się z przewodu miedzianego T1R, izolacji XLPE, taśmy do owijania PCV, pancerza stalowego i osłony z PCV.

Typowe typy kabli to YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

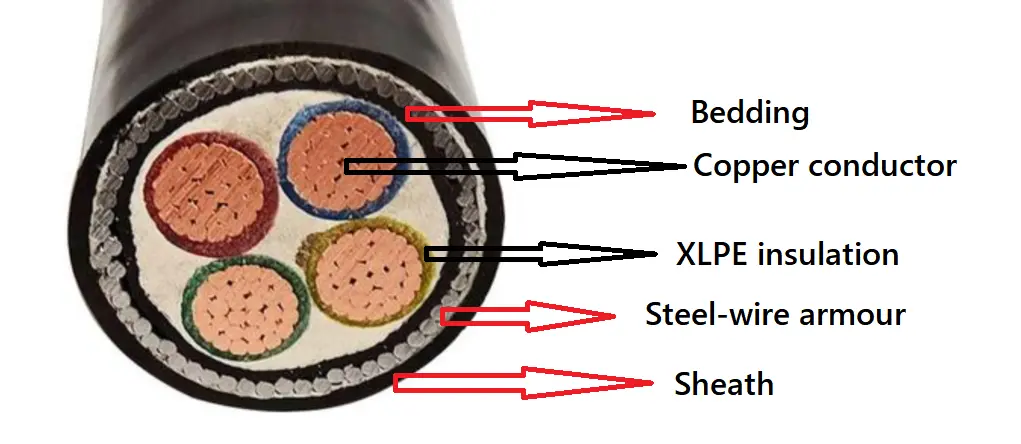

Struktura produktu

Kabel zasilający SWA z izolacją PVC w izolacji XLPE składa się z przewodu miedzianego T1R, izolacji XLPE, taśmy do owijania PCV, pancerza stalowego i osłony z PCV.

Przewodnik: Przewodnik miedziany lub aluminiowy, okrągły lub kształtowy, klasa 2 zgodnie z IEC 60228

i GB/T 3956-2008, dla pola przekroju poprzecznego nie większego niż 6 mm², solidna runda

można zastosować przewodnik, klasa 1 zgodnie z IEC 60228 i GB/T 3956-2008.

Izolacja: Grubość izolacji, właściwości materiału powinny być zgodne z IEC 60502 i GB/T 12706.

Kolor żyły: 1 żyła: czerwona, żółta, zielona, ​​niebieska lub czarna

2 żyły: czerwona, niebieska lub czerwona, czarna

3 żyły: żółta, zielona, ​​czerwona lub czerwona, żółta, niebieska

4 żyły: żółty, zielony, czerwony, niebieski lub czerwony, żółty, niebieski, czarny

5 żył: żółty, zielony, czerwony, niebieski, czarny lub czerwony, żółty, niebieski, czarny, zielony

Powyżej 5 rdzeni: białe rdzenie z czarnym numerem lub wstążką w innym kolorze

Pokrycia wewnętrzne: Pokrycia wewnętrzne mogą być wytłaczane lub docierane. Materiały powinny być odpowiednie do temperatury roboczej kabla i kompatybilne z materiałem izolacyjnym.

Pancerz z drutów stalowych: W kablach wielożyłowych pancerz należy nakładać na wewnętrzną osłonę odpowiadającą drutom stalowym. Kable jednożyłowe do stosowania w sieciach prądu przemiennego. systemy powinny składać się z niemagnetycznych drutów stalowych.

Płaszcz zewnętrzny: Grubość płaszcza, właściwości materiału powinny być zgodne z IEC 60502 i GB/T 12706.

Kabel trudnopalny: Należy zastosować ognioodporny materiał zewnętrznej powłoki z PVC. Klasy środków zmniejszających palność można podzielić na trzy kategorie: grupa A, B i C.

Kabel ognioodporny: Wokół przewodu należy owinąć dwie warstwy taśmy mikowej.

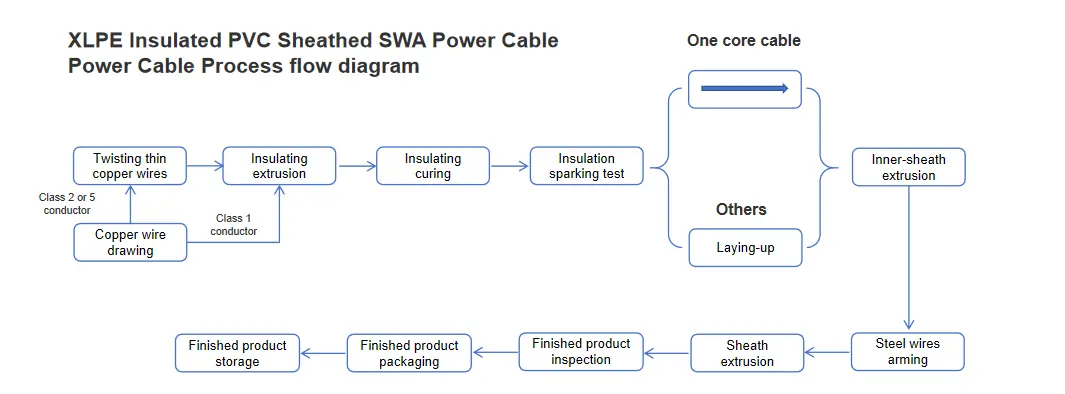

Schemat przebiegu procesu

Parametr wydajności

Napięcie znamionowe: 0,6/1 kV

Napięcie testowe: 3,5 kV przez 5 minut, nie wystąpiło żadne przebicie

Temperatura pracy: -5°C do +90°C

Temperatura zwarcia: +250°C

Minimalny promień gięcia przy zginaniu: 15* OD;

Minimalny statyczny promień gięcia: 10* OD;

Test kabla:

1. Test rezystancji przewodu DC: Rezystancja przewodu DC w temperaturze 20°C powinna być zgodna z GB/T 3956-2008, IEC 60228.

2. Próba napięciem AC: 3,5kV/5min, bez awarii.

Próbkowanie:

1. Kontrola struktury przewodnika: Musi spełniać wymagania techniczne GB/T 3956-2008, IEC 60228.

2. Wymiary izolacji, okładziny, pancerza z taśmy stalowej i konstrukcji osłony powinny odpowiadać wymaganiom GB/T 12706.1-2020, IEC 60502.1.

Test wydłużenia termicznego:

Procedury pobierania próbek i testów muszą być zgodne z postanowieniami GB/T 2951.21-2008, IEC 60811-2-1, rozdział 9, a wyniki muszą być zgodne z postanowieniami GB/T 12706.1-2020, IEC 60502.1.

Test typu:

Test wytrzymałości mechanicznej i fizycznej izolacji i osłony powinien spełniać wymagania GB/T 12706.1-2020 i IEC 60502.1.

Parametry elektryczne muszą być zgodne z GB/T 12706.1-2020, IEC 60502.1

Test spalania pojedynczego kabla powinien być zgodny z normą GB/T 19666-2019, IEC 60332.

Dołączony test ognioodporności kabla spełnia wymagania GB/T 19666-2019, IEC 60332.

Badanie odporności ogniowej kabli powinno spełniać wymagania GB/T 19666-2019 i IEC 60331.

Obciążalność prądowa w amperach (A)

Pakowanie i dostawa

Szczegóły opakowania:

Zależy to od ilości i wymagań, które kupujesz. Można negocjować.

Port: Port Tianjin

Dostawa: drogą morską, lotniczą, ekspresową.
